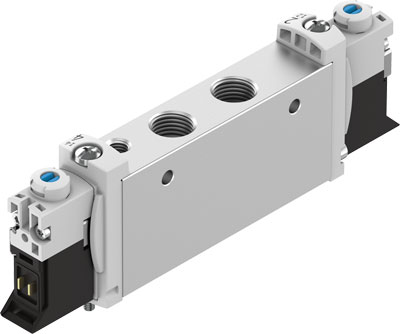

VUVG-L10-T32C-AT-M7-1R8L Распределитель с электроуправлением

Артикул : 574218
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VUVG
  • Тип оборудования: Золотниковый

Description

Распределитель с электроуправлением Festo VUVG-L10-T32C-AT-M7-1R8L — компактный универсальный распределитель для управления потоками сжатого воздуха.

Ключевые особенности распределителей VUVG

Подходят для применения в разных отраслях промышленности:

  • пищевая и упаковочная;
  • электронная;
  • автомобильная;
  • текстильная;
  • станкостроение.

Распределители VUVG отличаются высокой производительностью при компактных размерах. А также выполнены из прочных и долговечных металлических элементов.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
574218
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики

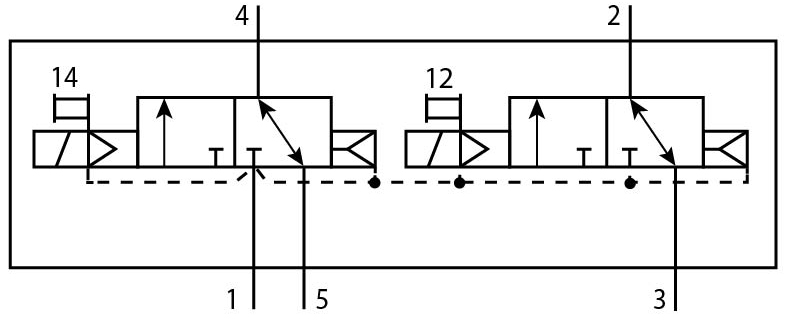

Количество линий и позиций

2×3/2 лин./поз
Рабочая позиция

Моностабильный

Функция распределителя

Нормально закрытый
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Тип сброса
Воздушная пружина
Ручное дублирование
Защелкиваемый. Толкающий. Покрытый.
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
190
Время включения
6 мс
Время выключения
16 мс
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
900 мкс
Позитивный тестовый импульс с логикой 0
700 мкс
Электрические характеристики
Тип электрического подключения
Через электрическую соединительную плиту
Мощность катушки
1 Вт
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Класс защиты

IP65 с розеткой
Массо-габаритные и монтажные характеристики
Присоединение 1
M7
Присоединение 2
M7
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке

Любое
Размер клапана
10 мм
Присоединение 3
M7
Присоединение 4
M7
Присоединение 5
M7
Условный проход

2,7 мм
Вес
55 г
Особенности материалов
Материал корпуса
Алюминиевый сплав

Тип уплотнения
Мягкий
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Пилотное давление

От 1,5 до 8 бар
Температура окружающей среды

От -5 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Пригодность для работы с вакуумом
Нет
Ограничение температуры окружающей и рабочей среды
От -5 до 50 °C (без снижения тока удержания)
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Авторизация
RCM Mark С CSA us (OL) С UL us – Recognized (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Преимущества
Звезды пневматики
Высокая прочность
Высокая производительность
Малые габаритные размеры

Additional information

Weight 67 g
Dimensions 100.0000 × 60.0000 × 30.0000 mm
Функция распределителя

2×3/2, Н.З., моностабильные
Тип управления

электрический
Тип конструкции

Золотниковый
Тип сброса

Воздушная пружина
Авторизация

c CSA us (OL), c UL us – Recognized (OL), RCM Mark
Класс защиты

IP65, с розеткой
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

защелкиваемый, Покрытый, Толкающий
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

Внутренний
Overlap

Positive overlap
Пригодность для работы с вакуумом

Нет
Рабочий цикл

100 %
Характеристики катушки

24 V DC: 1 W
Допустимые колебания напряжения

+/- 10 %
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Ограничение температуры окружающей и рабочей среды

-5 – 50 °C, Без снижения тока удержания
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Электрическое подключение

Через электрическую соединительную плиту
Тип крепления

на мколлекторной плите, Опция, со сквозным отверстием
Пневматическое подключение, канал 1

M7
Пневматическое подключение, канал 2

M7
Пневматическое подключение, канал 3

M7
Пневматическое присоединение, канал 4

M7
Пневматическое присоединение, канал 5

M7
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

HNBR, NBR
Материал корпуса

Алюминиевый сплав
Серия

Путь к PDF документу

vtug-g_ru.pdf
Стандартный номинальный расход

max:190 l/min, min:170 l/min
Operating pressure MPa

max:0,8 MPa, min:0,15 MPa
Рабочее давление

max:8 bar, min:1,5 bar
Pilot pressure MPa

max:0,8 MPa, min:0,15 MPa
Пилотное давление

max:8 bar, min:1,5 bar
Температура среды

max:60 °C, min:-5 °C
Температура окружающей среды

max:60 °C, min:-5 °C
Размер клапана

min:10 mm
Условный проход

min:2,7 mm
Время выключения

min:15 ms
Время включения

min:6 ms
Макс. позитивный тестовый импульс с логикой 0

min:700 µs
Макс. негативный тестовый импульс с логикой 1

min:900 µs
Минимальное количество поставки

Документация
