SMT-8M-A-ZS-24V-E-5,0-OE-EX2 Датчик положения

Артикул : 574341
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SMT-8M-A

Description

Датчик положения Festo SMT-8M-A-ZS-24V-E-5,0-OE-EX2 — бесконтактный датчик с магниторезистивным принципом измерения. Предназначен для Т-образного паза — устанавливается в паз сверху, заподлицо с профилем цилиндра.

Ключевые особенности датчиков SMT-8M-A

  • c защитой от короткого замыкания и смены полярности;
  • защита от перегрузок;
  • стойкие к маслу;
  • морозостойкие — могут работать при температуре до -40 °С;
  • светодиодная индикация рабочего состояния;
  • есть взрывозащищенное исполнение;
  • подходят для всех приводов.

Корпус датчиков SMT-8M-A выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик положения
Артикул
574341
Группа
Датчики
Технические характеристики
Измеряемая величина

Положение
Метод измерения

Магниторезистивный
Повторяемость дискретного выхода
0,1 мм
Время включения
<= 1 мс
Время выключения
<= 1 мс
Направление выхода

Аксиальный
Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)

Количество контактов
2-жильный
Напряжение питания

От 7 до 30 В DC
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода

Н. О. контакт

Максимальный выходной ток

80 мА
Максимальная частота переключения

180 Гц
Максимальная коммутируемая мощность

1,9 Вт
Падение напряжения

< 6 В
Способность выдерживать перегрузку

Да
Максимальный выходной ток монтажных принадлежностей

50 мА
Максимальная коммутируемая мощность в принадлежностях

1,2 Вт
Класс защиты

IP65 IP68 IP69K
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке

Любое
Способ крепления датчика
Т-образный паз
Максимальный момент затяжки
0,6 Нм
Длина кабеля

5 м
Форма датчика

Кубическая
Радиус изгиба

28 мм
Вес
57,1 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон Не содержит медь и тефлон Не содержит галоген
Условия эксплуатации
Оптимальные решения для

Пневмоцилиндров
Температура окружающей среды

От -40 °C до +85 °C
Специальные характеристики

Стойкий к маслу
Взрывозащита типа (Пыль)
Ex tc IIIC T120°C X Dc
Условия испытания кабеля
По запросу
Атрибуты кабеля
Энергетическая цепь + робот
Категория ATEX (Газ)
II 3G
Взрывозащита типа (Газ)
Ex nA IIC T4 X Gc
Взрывобезопасная температура окружающей среды
-40°C ≤ Ta ≤ +70°C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)
II 3D
Прочность на изгиб

В соответствии со стандартом Festo
Прокладка в кабельных цепях
5 млн. циклов
Стойкость к скручиванию
> 300 000 циклов, ±270°/0.1 м
Защита от короткого замыкания

Да
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Соответствует стандарту
DIN EN 60947-5-2
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Резервный рабочий дисплей
Оранжевый светодиод
Рабочий режим дисплея

Жёлтый светодиод
Преимущества
Магнитные
IP65/IP68/IP69k
Стойкие к морозам
Стойкие к маслам
Для Т-паза
Звезды пневматики
Быстрый монтаж и настройка

Additional information

Weight 73 g
Dimensions 140.0000 × 140.0000 × 20.0000 mm
Проект

для Т-образной щели
Основан на стандарте

EN 60947-5-2
Авторизация

c UL us – Listed (OL), RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по взрывозащите (ATEX), в соответствии с директивой EU по электромагнитной совместимости EMC
KC mark

KC-EMV
Категория ATEX Газ

II 3G
Взрывозащита типа "Газ"

Ex nA IIC T4 X Gc
Категория ATEX Пыль

II 3D
Врывозащита типа "Пыль"

Ex tc IIIC T120°C X Dc
Взрывобезопасная температура окружающей среды

40c
Специальные характеристики

Стойкий к маслу
Замечания по материалу

Не содержит галоген, Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Измеряемая величина

Позиция
Принцип измерения

магниторезистивный

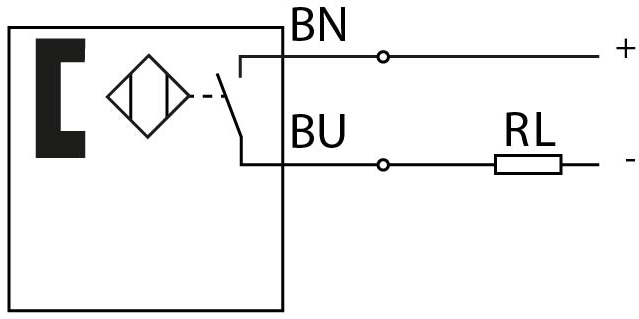

Выход переключателя

Неконтактный 2-проводной
Функция переключающего элемента

Нормально разомкнутый контакт
Время включения
Время выключения
Падение напряжения

< 6 V
Защита от короткого замыкания

Да
Способность выдерживать перегрузку

Имеется в наличии
Защищен от смены полярности

для всех электрических соединений
Электрическое подключение 1, тип подключения

Кабель
Электрическое подключение 1, технология подключения

Открытый конец
Направление выхода

аксиальный
Условия испытания кабеля

Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Прочность на изгиб в соответствии со стандартом Festo, Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м, Условия испытания – по запросу
Атрибуты кабеля

Энергетическая цепь + робот
Цвет оплетки кабеля

Серый
Материал оплетки кабеля

TPE-U(PUR)
Тип крепления

Вставляется в паз сверху, Затянутый
Положение при сборке

Любое
Цвет корпуса

Черный
Материал корпуса

PA с армированием, Легированная сталь, нержавеющая
Рабочий режим дисплея

Жёлтый светодиод
Резервный рабочий дисплей

Оранжевый светодиод
Класс защиты

IP65, IP68, IP69K
Серия

Путь к PDF документу

smx8_enus.pdf
Температура окружающей среды

max:85 °C, min:-40 °C
Диапазон рабочего напряжения DC

max:30 V, min:7 V
Температура окружающей среды

max:85 °C, min:-20 °C
Точность повторения

min:0,2 mm
Макс. частота переключения

min:180 Hz
Макс. выходной ток

min:80 mA
Макс. выходной ток монтажных принадлежностей

min:50 mA
Макс. характеристика контакта DC

min:1,9 W
Макс. коммутируемая мощность DC в монтажных принадлежностях

min:1,2 W
Номинальное рабочее напряжение пост. тока

min:24 V
Электрическое подключение 1, количество контактов/проводов

min:2
Длина кабеля

min:5 m
Макс. момент затяжки

min:0,6 Nm
Минимальное количество поставки
