SMT-8M-A-PSO-24V-E-0,3-M8D Датчик положения

Артикул : 574344
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SMT-8M-A

Описание

Датчик положения Festo SMT-8M-A-PSO-24V-E-0,3-M8D — бесконтактный датчик с магниторезистивным принципом измерения. Предназначен для Т-образного паза — устанавливается в паз сверху, заподлицо с профилем цилиндра.

Ключевые особенности датчиков SMT-8M-A

  • c защитой от короткого замыкания и смены полярности;
  • защита от перегрузок;
  • стойкие к маслу;
  • морозостойкие — могут работать при температуре до -40 °С;
  • светодиодная индикация рабочего состояния;
  • есть взрывозащищенное исполнение;
  • подходят для всех приводов.

Корпус датчиков SMT-8M-A выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик положения
Артикул
574344
Группа
Датчики
Технические характеристики
Измеряемая величина

Положение
Метод измерения

Магниторезистивный
Повторяемость дискретного выхода
0,1 мм

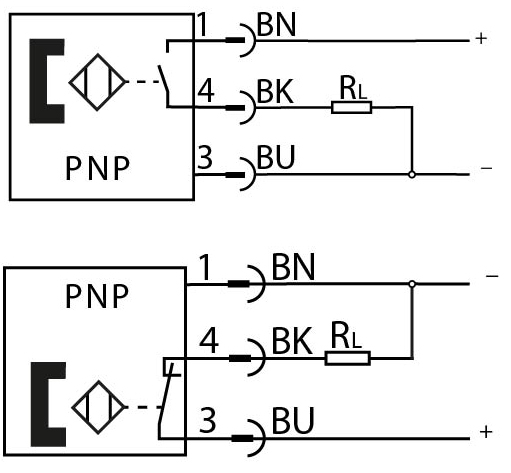

Выходной сигнал

PNP
Время включения
<= 1 мс
Время выключения
<= 1 мс
Направление выхода

Аксиальный
Электрические характеристики
Тип электрического подключения
Штекер с кабелем по EN 61076-2-104
Электрическое подключение
M8x1
Количество контактов
3-пин
Напряжение питания

От 7 до 30 В DC
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода

Н. З. или Н. О. контакт
Максимальный выходной ток

100 мА
Максимальная частота переключения

180 Гц
Максимальная коммутируемая мощность

2,7 Вт
Падение напряжения

< 2,5 В
Способность выдерживать перегрузку

Да
Максимальный выходной ток монтажных принадлежностей

100 мА
Максимальная коммутируемая мощность в принадлежностях

2,7 Вт
Класс защиты

IP65 IP68 IP69K
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке

Любое
Способ крепления датчика
Т-образный паз
Электрическое подключение, тип монтажа
Фиксация винта
Максимальный момент затяжки
0,6 Нм
Длина кабеля

0,3 м
Форма датчика

Кубическая
Радиус изгиба

28 мм
Вес
9 г
Особенности материалов
Материал корпуса
Никелированная латунь PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон Не содержит медь и тефлон Не содержит галоген
Условия эксплуатации
Оптимальные решения для

Пневмоцилиндров
Температура окружающей среды

От -40 °C до +85 °C
Специальные характеристики

Стойкий к маслу
Условия испытания кабеля
По запросу
Атрибуты кабеля
Энергетическая цепь + робот
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Прочность на изгиб

В соответствии со стандартом Festo
Прокладка в кабельных цепях
5 млн. циклов
Стойкость к скручиванию
> 300 000 циклов, ±270°/0.1 м
Защита от короткого замыкания

Да
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Соответствует стандарту
DIN EN 60947-5-2
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Рабочий режим дисплея

Жёлтый светодиод (для Н.О. контакта) / Белый светодиод (для Н.З. контакта)
Преимущества
Магнитные
IP65/IP68/IP69k
Стойкие к морозам
Стойкие к маслам
Для Т-паза
Звезды пневматики
Быстрый монтаж и настройка

Детали

Вес 13 g
Габариты 130.0000 × 100.0000 × 10.0000 mm
Проект

для Т-образной щели

Основан на стандарте

EN 60947-5-2

Авторизация

c UL us – Listed (OL), RCM Mark

Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по электромагнитной совместимости EMC

KC mark

KC-EMV

Специальные характеристики

Стойкий к маслу

Замечания по материалу

Не содержит галоген, Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)

Измеряемая величина

Позиция

Принцип измерения

магниторезистивный

Выход переключателя

PNP

Функция переключающего элемента

Н.З. или Н.О. контакт, переключаемый

Время включения
Время выключения
Падение напряжения

<= 2,5 V

Защита от короткого замыкания

Да

Способность выдерживать перегрузку

Имеется в наличии

Защищен от смены полярности

для всех электрических соединений

Электрическое подключение 1, тип подключения

Кабель с разъемом

Электрическое подключение 1, технология подключения

M8x1, A-код по EN 61076-2-104

Электрическое подключение 1, тип монтажа

Фиксация винта

Направление выхода

аксиальный

Условия испытания кабеля

Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Прочность на изгиб в соответствии со стандартом Festo, Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м, Условия испытания – по запросу

Атрибуты кабеля

Энергетическая цепь + робот

Цвет оплетки кабеля

Серый

Материал оплетки кабеля

TPE-U(PUR)

Тип крепления

Вставляется в паз сверху, Затянутый

Положение при сборке

Любое

Цвет корпуса

Черный

Материал корпуса

PA с армированием, Легированная сталь, нержавеющая, Никелированная латунь

Рабочий режим дисплея

Жёлтый светодиод (для Н.О. контакта) / Белый светодиод (для Н.З. контакта)

Класс защиты

IP65, IP68, IP69K

Серия

Путь к PDF документу

smx8_enus.pdf

Температура окружающей среды

max:85 °C, min:-40 °C

Диапазон рабочего напряжения DC

max:30 V, min:7 V

Температура окружающей среды

max:85 °C, min:-20 °C

Точность повторения

min:0,2 mm

Макс. частота переключения

min:180 Hz

Макс. выходной ток

min:100 mA

Макс. выходной ток монтажных принадлежностей

min:100 mA

Макс. характеристика контакта DC

min:27 W

Макс. коммутируемая мощность DC в монтажных принадлежностях

min:2,7 W

Номинальное рабочее напряжение пост. тока

min:24 V

Электрическое подключение 1, количество контактов/проводов

min:3

Длина кабеля

min:0,3 m

Макс. момент затяжки

min:0,6 Nm

Минимальное количество поставки
