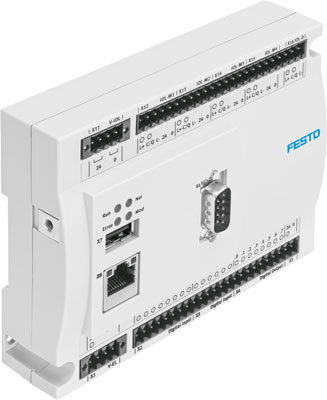

CECC-LK Управление

Артикул : 574418
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: CECC

Описание

Компактный контроллер Codesys V3 со вх/вых, CAN, Ethernet, 4 IO-Link мастера.

Основные характеристики
Производитель
Серия товара
Наименование
Управление
Артикул
574418
Технические характеристики
CPU данные
Процессор 400 МГц
Промышленная шина, интерфейс
CAN-Bus
Интерфейс промышленной шины, гальваническая развязка
Да
Интерфейс промышленной шины, скорость обмена данными
125, 250, 500, 800, 1000кбит/с
Настройка через программное обеспечение
Техника электрических соединений, вх./вых.
Разветвитель питания, размер 3.5 мм
Отображение состояния
LED
Цифровые входы, количество
12
Цифровые входы, логика переключений
Позитивная логика (PNP)
Цифровые выходы, количество
8
Цифровые входы, быстрые входы
2, каждый с макс. 180 КГц
Цифровые выходы, логика переключений
Позитивная логика (PNP)
Цифровые входы, задержка входного сигнала
3 мс тип.
Цифровые выходы, контакт
Транзистор
Цифровые входы, входное напряжение/ток
24 VDC
Цифровые выходы, выходное напряжение
24 VDC
Ethernet, скорость передачи данных
10/100 Мбит/с
Цифровые входы, номинальное значение для True (истинный)
>= 15 VDC
Цифровые выходы, выходной ток
500 мА
Программное обеспечение
CODESYS provided by Festo V3
Цифровые входы, номинальное значение для False (ложный)
<= 5 VDC
Цифровые выходы, развязка по напряжению
Да, через оптопару
Цифровые входы, электрическая изоляция
Да, через оптопару
Язык программирования
По IEC 61131-2
Электроконтактная схема (LDR)
Список команд (STL)
Структурированный текст
Функциональная схема
Таблица секвенциальных функций
Цифровые входы, индикация состояния
LED
Цифровые выходы, защита от короткого замыкания
Да
Цифровые выходы, индикация состояния
LED
Ethernet, поддерживаемые протоколы
TCP/IP, EasyIP, Modbus TCP
Цифровые входы, допустимая длина соединительного кабеля
30 м
Ethernet, количество
1
Ethernet, соединительный разъем
RJ45
Цифровые выходы, частота переключения
Максимум 1 кГц
Интерфейс промышленной шины, подключение
Разъем
Sub-D
9-пин
Тест на нечувствительность к вибрации
для EN 61131-2
Тест на нечувствительность к удару
для EN 61131-2
Интерфейс USB
USB 1.1
Электрические характеристики
Рабочее напряжение
19,2 – 30 VDC
Потребление тока
100 мА номинально при 24 В пост.тока
Класс защиты
IP20
Массо-габаритные и монтажные характеристики
Вес
200 г
Интерфейс
IO-Link, способ присоединения
Cage Clamp
Разъем
Мастер 5-пин
Устройство, 3-пиновый
IO-Link, число портов
Device 1
Master 4
Протокол
CANopen
I-Port
IO-Link
Modbus TCP
IO-Link master, выходной ток
3,5 A / Port
IO-Link, протокол
Device V 1.0
Master V 1.1
IO-Link, режим связи
Master SIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
Device COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
Конфигурируемый через программное обеспечение
IO-Link, тип порта
Device A
Master B
IO-Link, ширина данных процесса OUT
Параметрируемый мастер, 2 – 32 байта
IO-Link, ширина данных процесса IN
Параметрируемый мастер, 2 – 32 байта
IO-Link, минимальное время цикла
Device 3,2 мс
Master 5 мс
IO-Link, связь
C/Q зелёная светодиодная подсветка
C/Q красная светодиодная подсветка
IO-Link, память
2 кБайт / порт
IO-Link, отображение состояния готовности
L+ зелёный светодиод включён
L+ зелёный светодиод выключен
Особенности материалов
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды
От 0 °C до +55 °C
Класс безопасности
III
Относительная влажность воздуха
95%
Не конденсирующий
Температура хранения
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
0 – Нет стойкости к коррозии
Стандарты
Авторизация
RCM Mark

Детали

Вес 275.32 g
Габариты 135.0000 × 100.0000 × 40.0000 mm
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Авторизация

c UL us – Listed (OL), RCM Mark
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Рабочее напряжение

19,2 – 30 V DC
Потребление тока

100 mA nominal at 24 V DC
Относительная влажность воздуха

95 %, не конденсирующий
Класс защиты

IP20
Класс безопасности

III
Тест на нечувствительность к вибрации

для EN 61131-2
Тест на нечувствительность к удару

для EN 61131-2
Техника электрических соединений, вх./вых.

Разветвитель питания, размер 3.5 мм
Отображение состояния

LED
CPU данные

Процессор 400 МГц
Цифровые входы, количество

12
Цифровые входы, логика переключений

Позитивная логика (PNP)
Цифровые входы, быстрые входы

2, каждый с макс. 180 КГц
Цифровые входы, задержка входного сигнала

3 ms typ.
Цифровые входы, входное напряжение/ток

24 V DC
Цифровые входы, номинальное значение для True (истинный)

>= 15 VDC
Цифровые входы, номинальное значение для False (ложный)
Цифровые входы, электрическая изоляция

Да, через оптопару
Цифровые входы, индикация состояния

LED
Макс. длина линии

30 m inputs
Цифровые выходы, количество

8
Цифровые выходы, логика переключений

Позитивная логика (PNP)
Цифровые выходы, контакт

Транзистор
Цифровые выходы, выходное напряжение

24 V DC
Цифровые выходы, выходной ток

500 mA
Цифровые выходы, развязка по напряжению

Да, через оптопару
Цифровые выходы, частота переключения

max. 1 kHz
Цифровые выходы, защита от короткого замыкания

Да
Цифровые выходы, индикация состояния

LED
Протокол

CANopen, I-Port, IO-Link, Modbus TCP
IO-Link, протокол

Device V 1.0, Master V 1.1
IO-Link, режим связи

Device COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud), Master SIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud), Конфигурируемый через программное обеспечение
IO-Link, тип порта

Device A, Master B
IO-Link, число портов

Device 1, Master 4
IO-Link, ширина данных процесса OUT

Параметрируемый мастер, 2 – 32 байта
IO-Link, ширина данных процесса IN

Параметрируемый мастер, 2 – 32 байта
IO-Link, минимальное время цикла

Device 3,2 ms, Master 5 ms
IO-Link, память

2 kByte / Port
IO-Link master, выходной ток

3,5 A / Port
IO-Link, способ присоединения

Cage Clamp, Мастер 5-пин, Разъем, Устройство, 3-пиновый
IO-Link, связь

C/Q зелёная светодиодная подсветка, C/Q красная светодиодная подсветка
IO-Link, отображение состояния готовности

L+ зелёный светодиод включён, L+ зелёный светодиод выключен
Промышленная шина, интерфейс

CAN-Bus
Интерфейс промышленной шины, подключение

9-пин, Sub-D, Разъем
Интерфейс промышленной шины, скорость обмена данными

125, 250, 500, 800, 1000kbit/s, Настройка через програмное обеспечение
Интерфейс промышленной шины, гальваническая развязка

Да
Интерфейс USB

USB 1.1
Ethernet, соединительный разъем

RJ45
Ethernet, скорость передачи данных

10/100 Mbit/s
Ethernet, поддерживаемые протоколы

TCP/IP, EasyIP, Modbus TCP
Программное обеспечение

CODESYS provided by Festo V3
Язык программирования

По IEC 61131-2, Список команд (STL), Структурированный текст, Таблица секвенциальных функций, Функциональная схема, Электроконтактная схема (LDR)
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Сертификационный департамент

UL E239998-D1001
Серия

Путь к PDF документу

cecc_ru.pdf
Температура окружающей среды

max:55 °C, min:0 °C
Температура хранения

max:70 °C, min:-25 °C
Номинальное рабочее напряжение DC

min:24 V
Макс. мощность электропитания

min:6 A
Ethernet, количество

min:1
