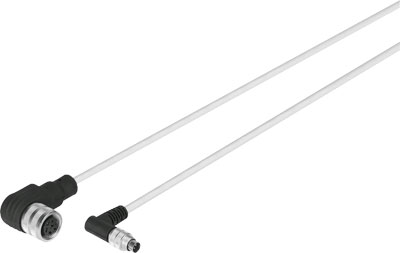

NEBP-M16W6-K-2-M9W5 Соединительный кабель

Артикул : 575898
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBP

Описание

Соединительный кабель Festo NEBP-M16W6-K-2-M9W5 — соединительный кабель для позиционирования. Применяется с линейными приводами DGPI и DGPIL. Обеспечивает соединение между системой измерения перемещений MME и измерительным модулем CPX-CMIX.

Ключевые особенности соединительных кабелей NEBP Festo

  • пригодны для кабельных цепей;
  • предварительно собраны с обеих сторон;
  • не содержат галоген.

Корпус и оплетка кабелей NEBP выполнены из термопластичного полиуретана. Винтовой фиксатор выполнен из никелированной латуни. Электрические контакты изготавливаются из позолоченной латуни и позолоченной бронзы.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
575898
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
3 A
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, выход кабеля
Угловой

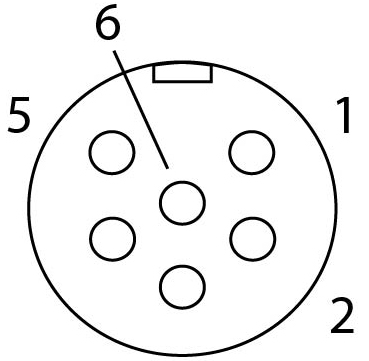

Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M9x0,5
Электрическое подключение 2, количество контактов/проводов
5
Электрическое подключение 2, выход кабеля
Угловой
Электрическое подключение 2, занятые контакты/провода
4
Дополнительные функции
Расположение контактов специальное для изделия
Примечание по воспринимаемой токовой нагрузке при 40°C
2,3 А для 0,34 мм²
3,6 А для 0,49 мм²
Электрическое подключение 2, тип монтажа
Фиксация винта
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, технология подключения
M16x0,75
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Структура кабеля

2×0,25+2×0,34+0,49
С защитой
Диапазон рабочего напряжения
От 0 до 30 В DC
Количество контактов/проводов
6
Импульсная мощность

0,5 кВ
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
5,5 мм
Номинальное сечение провода
0,25 мм²
0,34 мм²
0,49 мм²
Длина кабеля

2 м
Радиус изгиба, гибкий монтаж кабеля
>= 75 мм
Вес
160 г
Особенности материалов
Материал корпуса
TPE-U(PUR) (Термопластичный полиуретан)
Материал электрического контакта
Позолоченная Бронза
Латунь, позолоченная
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
TPE-U(PUR) (Термопластичный полиуретан)
Материал винтового фиксатора
Никелированная латунь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -20 °C до +70 °C
От -5 до 70 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
1
Атрибуты кабеля
Пригоден для кабельных цепей
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Дополнительные характеристики
Идентификация кабеля
с принадлежностями
Цвет корпуса
Черный
Цвет оплетки кабеля
светло-серый

Детали

Вес 158.18 g
Габариты 140.0000 × 140.0000 × 35.0000 mm
Дополнительные функции

Расположение контактов специальное для изделия
Идентификация кабеля

с принадлежностями
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Угловой
Электрическое подключение 1, технология подключения

M16x0,75
Электрическое подключение 1, тип монтажа

Фиксация винта
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Угловой
Электрическое подключение 2, технология подключения

M9x0,5
Электрическое подключение 2, тип монтажа

Фиксация винта
Примечание по воспринимаемой токовой нагрузке при 40°C

2,3 А для 0,34 мм², 3,6 А для 0,49 мм²
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, гибкий монтаж кабеля

>= 75 mm
Структура кабеля

2×0,25+2×0,34+0,49, С защитой
Класс защиты

IP65, IP67
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

1
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

светло-серый
Материал корпуса

TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированная латунь
Материал электрического контакта

Латунь, позолоченная, Позолоченная бронза
Материал изоляции

TPE-U(PUR)
Серия

Путь к PDF документу

nebp_enus.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:70 °C, min:-20 °C
Температура окружающей среды

max:70 °C, min:-5 °C
Электрическое подключение 1, количество контактов/проводов

min:6
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:5
Электрическое подключение 2, занятые контакты/провода

min:4
Допустимая токовая нагрузка при 40°C

min:3 A
Импульсная мощность

min:0,5 kV
Длина кабеля

min:2 m
Диаметр кабеля

min:5,5 mm
Номинальное сечение провода

min:0,25 mm2, min:0,34 mm2, min:0,49 mm2
