SDBT-MS-20NL-ZN-E-5-LE-EX6 Датчик положения

Артикул : 579071
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SDBT

Description

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6 — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.

Ключевые особенности датчиков SDBT

  • стойкие к маслам;
  • стойкие к полям и брызгам сварки;
  • устойчивы к ультрафиолету;
  • есть светодиодная индикация рабочего состояния;
  • с защитой от короткого замыкания и смены полярности;
  • есть взрывозащищенное исполнение.

Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик положения
Артикул
579071
Группа
Датчики
Технические характеристики
Измеряемая величина

Положение
Метод измерения

Магниторезистивный
Maксимальное входное напряжение
28 В
Максимальная входная мощность
T4: 350 мВт T6: 72 мВт
Повторяемость дискретного выхода
0,1 мм
Эффективная индуктивность
30 мкГн
Эффективная мощность
79 нФ
Выходной сигнал

NAMUR
Время включения
< 1 мс
Время выключения
< 1 мс
Направление выхода

Аксиальный

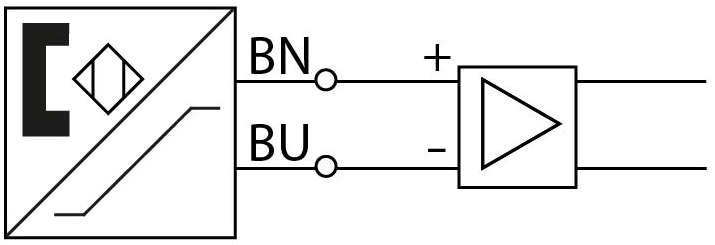

Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)

Количество контактов
2-жильный
Максимальный входной ток
0,25 A
Напряжение питания

От 7,5 до 18 В DC
Номинальное рабочее напряжение
8,2 В DC
Электрическое состояние выхода

NAMUR
Остаточный ток
От 0,4 до 1 мА
Максимальная частота переключения

330 Гц
Остаточная пульсация
10 %
Класс защиты

IP65 IP68
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке

Любое
Способ крепления датчика
Т-образный паз
Максимальный момент затяжки
0,6 Нм
Длина кабеля

5 м
Форма датчика

Кубическая
Вес
53 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен )
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Пневмоцилиндров
Температура окружающей среды

От -40 °C до +85 °C
Специальные характеристики

Стойкий к маслу
Взрывозащита типа (Пыль)
Ex ia IIIC T135°C Da
Условия испытания кабеля
По запросу
Атрибуты кабеля
Пригоден для кабельных цепей
Категория ATEX (Газ)
II 1G
Взрывозащита типа (Газ)
Ex ia IIC T4…T6 Ga
Взрывобезопасная температура окружающей среды
Т4, с фиксацией кабеля: -40°C <= Ta <= +85°C T4: -20°C <= Ta <= +85°C Т6, с фиксацией кабеля: -40°C <= Ta <= +45°C T6: -20°C <= Ta <= +45°C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)
II 1D
Прочность на изгиб

В соответствии со стандартом Festo
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-6
Сертификационный департамент
DNV 17.0027 X IECEx KIWA 16.0020 X PTZ 16 ATEX 0010 X
Авторизация
RCM Mark
Сертификация взрывозащиты за пределами Евросоюза
EPL Da (BR) EPL Da (IEC-EX) EPL Ga (BR) EPL Ga (IEC-EX)
Дополнительные характеристики
Цвет корпуса
Черный
Цвет оплетки кабеля
голубой
Рабочий режим дисплея

Жёлтый светодиод
Преимущества
Для Т-паза
Стойкий к брызгам сварки
Магнитные
Стойкие к маслам

Additional information

Weight 71 g
Dimensions 140.0000 × 140.0000 × 15.0000 mm
Проект

для Т-образной щели
Основан на стандарте

EN 60947-5-6
Авторизация

RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по взрывозащите (ATEX), в соответствии с директивой EU по электромагнитной совместимости EMC
KC mark

KC-EMV
Категория ATEX Газ

II 1G
Взрывозащита типа "Газ"

Ex ia IIC T4…T6 Ga
Категория ATEX Пыль

II 1D
Врывозащита типа "Пыль"

Ex ia IIIC T135°C Da
Сертификация взрывозащиты за пределами Евросоюза

EPL Da (BR), EPL Da (CN), EPL Da (IEC-EX), EPL Ga (BR), EPL Ga (CN), EPL Ga (IEC-EX)
Взрывобезопасная температура окружающей среды

4—-40c, 6—-40c, t4-20c, T4: -20°C <= Ta <= +85°C, t6-20c
Макс. входная мощность

T4: 350 mW, T6: 72 mW
эффективная индуктивность

30 µH
эффективная мощность

79 nF
Сертификационный департамент

DNV 17.0027 X, GYJ20.1106X, IECEx PTZ 18.0008X, PTZ 16 ATEX 0010 X
Специальные характеристики

Стойкий к маслу
Замечания по материалу

Не содержит галоген, Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Измеряемая величина

Позиция
Принцип измерения

магниторезистивный
Выход переключателя

NAMUR
Функция переключающего элемента

NAMUR
Время включения

<= 1 ms
Время выключения

<= 1 ms
Остаточная пульсация

10 %
Защищен от смены полярности

для всех электрических соединений
Электрическое подключение 1, тип подключения

Кабель
Электрическое подключение 1, технология подключения

Открытый конец
Направление выхода

аксиальный
Условия испытания кабеля

Прочность на изгиб в соответствии со стандартом Festo, Условия испытания – по запросу
Атрибуты кабеля

для роботов, Пригоден для кабельных цепей
Цвет оплетки кабеля

голубой
Материал оплетки кабеля

TPE-U(PUR)
Материал изоляции

PP
Концы проводов

Разъем кабеля
Тип крепления

Вставляется в паз сверху, Затянутый
Положение при сборке

Любое
Цвет корпуса

Черный
Материал корпуса

PA с армированием, Легированная сталь, нержавеющая
Рабочий режим дисплея

Жёлтый светодиод
Класс защиты

IP65, IP68
Серия

Путь к PDF документу

smx8_enus.pdf
Температура окружающей среды

max:85 °C, min:-40 °C
Остаточный ток

max:1 mA, min:0,4 mA
Диапазон рабочего напряжения DC

max:18 V, min:7,5 V
Температура окружающей среды

max:85 °C, min:-20 °C
Maкс. входное напряжение

min:28 V
Макс. входной ток

min:0,25 A
Точность повторения

min:0,2 mm
Макс. частота переключения

min:330 Hz
Номинальное рабочее напряжение пост. тока

min:8,2 V
Электрическое подключение 1, количество контактов/проводов

min:2
Длина кабеля

min:5 m
Макс. момент затяжки

min:0,6 Nm
Минимальное количество поставки
