MCH-3-1/2-S Распределитель с электроуправлением

Артикул : 7983
В наличии
3D модель

  • Страна изготовления: Китай
  • Производитель: Festo
  • Серия товара: MCH
  • Тип оборудования: Тарельчатое седло

Description

Распределитель с электроуправлением Festo MCH-3-1/2-S — универсальный распределитель с электрическим управлением. Применяется для управления потоками фильтрованного сжатого воздуха. Распределитель серии MCH могут работать с сжатым воздухом, в котором содержится распыленное масло.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
7983
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики

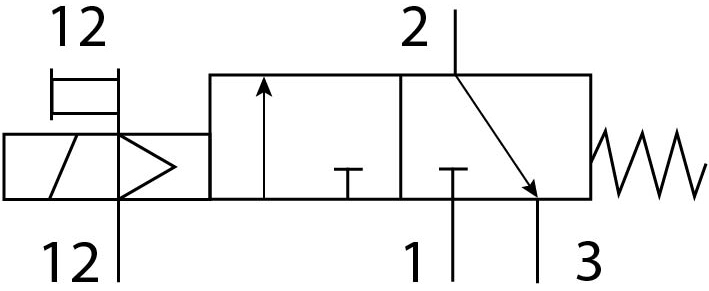

Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Моностабильный

Функция распределителя

Нормально закрытый
Тип управления

Электромагнитный
Тип конструкции

Тарельчатое седло
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Механическая пружина
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
3700
Время включения
22 мс
Время выключения
54 мс
Направление потока
Нереверсивный
Значение B
0,3
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Тип электрического подключения
Электромагнитные катушки заказываются отдельно
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
1/2
Присоединение 2
1/2
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке

Любое
Монтажный шаг

69 мм
Ширина
52 мм
Присоединение 3
1/2
Подвод пилотного воздуха 12
G1/8
G1/8
Условный проход

14 мм
Вес
1,115 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление

От 1 до 10 бар
Температура окружающей среды

От -5 °C до +40 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Авторизация
С UL us – Recognized (OL)
Дополнительные характеристики
Защита от перекрытия
Нет

Additional information

Weight 840.8 g
Dimensions 180.0000 × 100.0000 × 60.0000 mm
Функция распределителя

3/2 Н.З., моностабильный
Тип управления

электрический
Тип конструкции

Тарельчатое седло
Тип сброса

механическая пружина
Авторизация

c UL us – Recognized (OL)
Класс защиты

IP65
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

защелкиваемый
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

внешний
Направление потока

нереверсивный
Overlap

Underlap
Характеристики катушки

Электромагнитные катушки заказываются отдельно
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Тип крепления

на мколлекторной плите, Опция, со сквозным отверстием
Подвод пилотного воздуха 12

G1/8
Подвод пилотного воздуха 12

G1/8
Пневматическое подключение, канал 1

G1/2
Пневматическое подключение, канал 2

G1/2
Пневматическое подключение, канал 3

G1/2
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR
Материал корпуса

Алюминиевое литье под давление
Серия

Путь к PDF документу

mch-moch-3_de.pdf
Рабочее давление

max:10 bar, min:-0,95 bar
Пилотное давление

max:10 bar, min:1 bar
Температура хранения

max:60 °C, min:-20 °C
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:40 °C, min:-5 °C
Ширина

min:52 mm
Стандартный номинальный расход

min:3700 l/min
Условный проход

min:14 mm
Монтажный шаг

min:69 mm
значение b

min:0,3
Время выключения

min:54 ms
Время включения

min:22 ms
Макс. позитивный тестовый импульс с логикой 0

min:2200 µs
Макс. негативный тестовый импульс с логикой 1

min:3700 µs
Минимальное количество поставки

Документация
