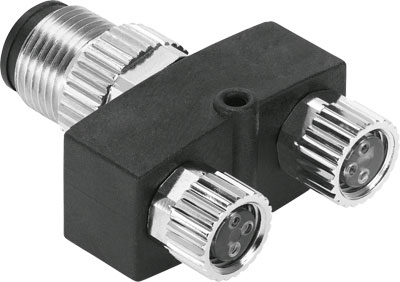

NEDY-L2R1-V1-M8G3-N-M12G4 Коллектор

Артикул : 8005311
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEDY
  • Тип оборудования: Y-разветвитель без кабеля

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Коллектор
Артикул
8005311
Технические характеристики
Тип конструкции
Y-Разветвитель без кабеля
Тип разветвителя
2 к 1
Электрическое подключение 1, функция
Сторона контроллера
Допустимая токовая нагрузка при 40°C
3 A
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 2, функция
Сторона полевого устройства
Электрическое подключение 2, тип подключения
2х разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M8x1 A-код по EN 61076-2-104
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
3
Электрическое подключение 1, тип подключения
Разъем

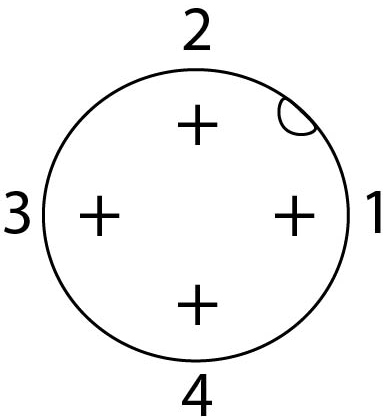

Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Примечание по окружающей температуре
-10 – 40 °C при монтажде через сквозные отверстия
Электрические характеристики
Диапазон рабочего напряжения
От 0 до 30 В DC
Диапазон рабочего напряжения АС
От 0 до 30 В
Количество контактов/проводов
4
Импульсная мощность

0,8 кВ
Класс защиты

IP65
IP68
IP69K
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием для винта М2
С принадлежностями
Вес
20 г
Особенности материалов
Материал корпуса
PC (Поликарбонат)
TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал электрического контакта
Позолоченный медный сплав
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Материал резьбовой втулки
Никелированная латунь
Условия эксплуатации
Температура окружающей среды

От -25 °C до +85 °C
Степень загрязнения
3
Температура хранения
От -25 °C до +85 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
EN 61076-2-104
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый

Детали

Вес 39 g
Габариты 115.0000 × 75.0000 × 20.0000 mm
Основан на стандарте

EN 61076-2-101, EN 61076-2-104
Тип конструкции

Y-разветвитель без кабеля
Тип разветвителя

2 к 1
Идентификация кабеля

Без держателя маркировочных табличек
Тип крепления

с принадлежностями, Со сквозным отверстием для винта М2
Электрическое подключение 1, функция

Сторона контроллера
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, функция

Сторона полевого устройства
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

2х разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M8x1, A-код по EN 61076-2-104
Класс защиты

IP65, IP68, IP69K
Примечание по окружающей температуре

-10 – 40 °C при монтажде через сквозные отверстия
Замечания по материалу

Без эфира фосфорной кислоты, Не содержит галоген, Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

PC, TPE-U(PUR)
Цвет корпуса

Черный
материал накидной гайки

Никелированная латунь
Материал уплотнений

NBR
Материал электрического контакта

Позолоченный медный сплав
Материал резьбовой втулки

Никелированная латунь
Серия

Путь к PDF документу

nedy_enus.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:85 °C, min:-25 °C
Температура хранения

max:85 °C, min:-25 °C
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:3
Электрическое подключение 2, занятые контакты/провода

min:3
Допустимая токовая нагрузка при 40°C

min:3 A
Импульсная мощность

min:0,8 kV
