VMEF-S-M52-M-G18 Нажимной распределитель

Артикул : 8031297
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: VMEF
  • Тип оборудования: Золотниковый

Description

Нажимной распределитель Festo VMEF-S-M52-M-G18 — компактный распределитель с механическим управлением. Небольшой и компактный распределитель для широкого диапазона пневматических применений. Подходят для применения во всех секторах промышленности.

Ключевые особенности распределителей VMEF Festo

  • точная механическая система;
  • прочный металлический корпус;
  • минимальная сила активации;
  • современный дизайн;
  • легко монтируются.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла). Могут работать с вакуумом (только частично).

Тип конструкции: золотниковый, тарельчатое седло.

Основные характеристики
Производитель
Серия товара
Наименование
Нажимной распределитель
Артикул
8031297
Тип оборудования
Распределители
Технические характеристики

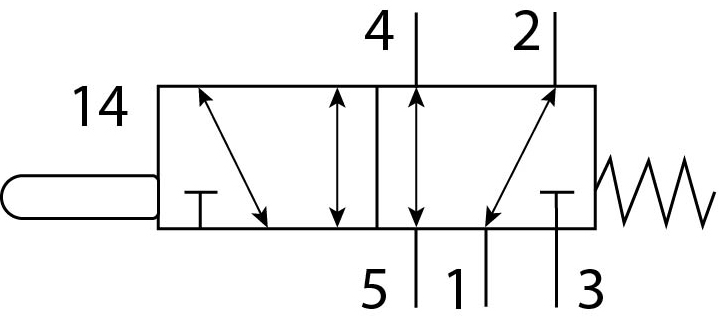

Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Моностабильный
Тип управления

Механическое
Тип конструкции

Золотниковый
Приводное усилие
34 Н
Тип пилотного управления
Прямого действия
Тип сброса
Механическая пружина
Максимальный стандартный расход (л/мин)
750
Элемент управления
Кнопка
Направление потока
Реверсивный
Электрические характеристики
Максимальная частота переключения
3 Гц
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Присоединение 2
1/8
Тип резьбы
G
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Ширина
20 мм
Присоединение 3
G1/8
Присоединение 4
G1/8
Присоединение 5
G1/8
Условный проход

5,2 мм
Вес
145 г
Особенности материалов
Материал корпуса
Анодированный алюминий
Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал крышки
PA (Полиамид) с армированием

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух
Инструкции по эксплуатации
Не использовать как механический стопор
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Преимущества
Высокая прочность
Малые габаритные размеры
Плавная работа с давлением

Additional information

Weight 157 g
Dimensions 145.0000 × 100.0000 × 30.0000 mm
Функция распределителя

5/2 моностабильный

Тип управления

механический

Тип конструкции

Золотниковый

Тип сброса

механическая пружина

Инструкции по эксплуатации

Не использовать как механический стопор

Тип уплотнения

мягкий

Положение при сборке

Любое

Тип пилотного управления

прямой

Направление потока

реверсивный

Overlap

Positive overlap

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии

Тип крепления

со сквозным отверстием

Пневматическое подключение, канал 1

G1/8

Пневматическое подключение, канал 2

G1/8

Пневматическое подключение, канал 3

G1/8

Пневматическое присоединение, канал 4

G1/8

Пневматическое присоединение, канал 5

G1/8

Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)

Материал крышки

PA с армированием

Материал уплотнений

NBR

Материал корпуса

Анодированный алюминий

Серия

Путь к PDF документу

vmef_enus.pdf

Operating pressure MPa

max:1 MPa, min:-0,095 MPa

Рабочее давление

max:10 bar, min:-0,95 bar

Температура среды

max:60 °C, min:-10 °C

Температура окружающей среды

max:60 °C, min:-10 °C

Ширина

min:20 mm

Стандартный номинальный расход

min:750 l/min

Условный проход

min:5,2 mm

Макс. частота переключения

min:3 Hz

Приводное усилие

min:34 N
