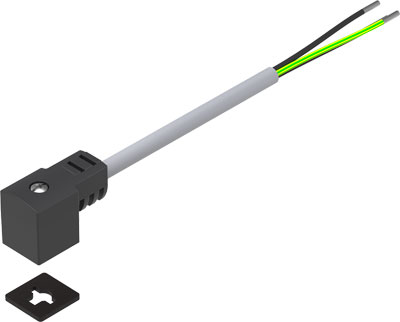

NEBV-C1SW3-K-5-N-LE3-S9 Соединительный кабель

Артикул : 8032629
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEBV

Description

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8032629
Группа
Соединительные кабели
Тип оборудования
Принадлежности
Технические характеристики
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
6 A
Подключение заземления
Имеется в наличии
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, занятые контакты/провода
3
Допустимое отклонение диаметра кабеля
± 0,1 мм
Примечание по классу защиты
В собранном состоянии
Электрическое подключение 1, примечание о кабельной розетке
180° поворотный
Электрические характеристики
Тип электрического подключения
Разъем
Исполнение электрического подключения
Угловое
Расположение контактов
Тип С
Стандарт электрического подключения
По EN 175301-803
Количество контактов
4-пин
Структура кабеля
3×0,5
Диапазон рабочего напряжения
От 0 до 230 В DC/От 0 до 230 В AC
Занятые контакты/провода
4
Импульсная мощность
4 кВ
Класс защиты

IP65 IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
5,2 мм
Номинальное сечение провода
0,5 мм²
Длина кабеля
5 м
Радиус изгиба, гибкий монтаж кабеля
>= 52 мм
Выход кабеля
Угловой
Тип монтажа электрического подключения
На электромагнитном распределителе с центральным винтом M2,5
Вес
235 г
Особенности материалов
Материал корпуса
TPE-U (PU) (Термопластичный полиуретан)

Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)

Материал электрического контакта
Медный сплав, луженый
Материал оплетки кабеля
PVC (Поливинилхлорид)
Материал изоляции
PVC (Поливинилхлорид)
Материал винтов
Нержавеющая сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -20 °C до +70 °C.От -5 °C до +70 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
3
Атрибуты кабеля
Стандарт
Сопротивление коррозии

3 – Высокая стойкость к коррозии
Защищен от смены полярности
Биполярный
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Преимущества
Звезды пневматики

Additional information

Weight 238.2 g
Dimensions 230.0000 × 200.0000 × 20.0000 mm
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Разъем, тонкий
Электрическое подключение 1, выход кабеля

Угловой
Electrical connection 1, note about the cable outlet

180° поворотный
Электрическое подключение 1, технология подключения

Расположение контактов тип С по EN 175301-803
Электрическое подключение 1, тип монтажа

На электромагнитном распределителе с центральным винтом M3
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, тип подключения

Кабель
Электрическое подключение 2, технология подключения

Открытый конец
Защищен от смены полярности

Биполярный
Подключение заземления

Имеется в наличии
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, гибкий монтаж кабеля

>= 52 mm
Допустимое отклонение диаметра кабеля

± 0,1 mm
Структура кабеля

3×0,5
Класс защиты

IP65, IP67
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по оборудованию низкого напряжения
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

3 – Высокая стойкость к коррозии
Материал оплетки кабеля

PVC
Цвет оплетки кабеля

Серый
Материал корпуса

TPE-U(PU)
Цвет корпуса

Черный
Материал винтов

Нержавеющая сталь
Материал уплотнений

HNBR
Материал электрического контакта

Медный сплав, луженый
Материал изоляции

PVC
Серия

Диапазон рабочего напряжения DC

max:230 V, min:0 V
Диапазон рабочего напряжения АС

max:230 V, min:0 V
Температура окружающей среды

max:70 °C, min:-20 °C
Температура окружающей среды

max:70 °C, min:-5 °C
Частота соединения

min:50
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:3
Электрическое подключение 2, занятые контакты/провода

min:3
Допустимая токовая нагрузка при 40°C

min:6 A
Импульсная мощность

min:4 kV
Длина кабеля

min:5 m
Диаметр кабеля

min:5,2 mm
Номинальное сечение провода

min:0,5 mm2
Минимальное количество поставки

Запасные части
