VSVA-B-M52-MZ-A1-1T1L Распределитель с электроуправлением

Артикул : 8033068
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VSVA
  • Тип оборудования: Золотниковый

Description

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1T1L — стандартный распределитель с электромагнитным управлением.

Ключевые особенности распределителей VSVA

Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
8033068
Группа
Стандартные
Тип оборудования
Распределители
Технические характеристики

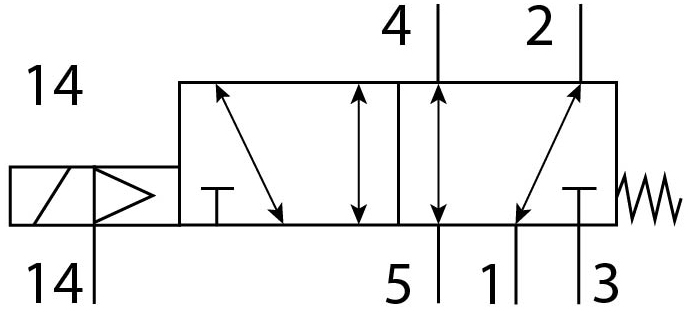

Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Моностабильный

Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний. Внутренний
Тип сброса
Механическая пружина
Ручное дублирование
Покрытый
Функция быстрого выхлопа
Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Максимальный стандартный расход (л/мин)
1400
Время включения
20 мс
Время выключения
65 мс
Расход клапана с оптимизированной пропускной способностью
1,350 л/мин
Направление потока
Любое
Расход в составе блока
1100 л/мин
Расход на индивидуальной плите
1200 л/мин
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
1100 мкс
Позитивный тестовый импульс с логикой 0
1200 мкс
Электрические характеристики
Тип электрического подключения
Plug-in
Мощность катушки
1.6 Вт
Стандарт электрического подключения
По ISO 15407-2
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Номинальное рабочее напряжение DC
24 В
Импульсная мощность
2,5 кВ
Класс защиты

IP65 NEMA 4
Массо-габаритные и монтажные характеристики
Присоединение 1
26 мм
Присоединение 2
26 мм
Тип крепления
На монтажной плите, коллектор
Положение при сборке

Любое
Ширина
26 мм
Присоединение 3
26 мм
Присоединение 4
Коллектор, размер 26 мм по ISO 15407-2
Присоединение 5
Коллектор, размер 26 мм по ISO 15407-2
Выхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом. Канализированный
Подвод пилотного воздуха 12/14
Коллектор, размер 26 мм по ISO 15407-2
Вес
293 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
PA (Полиамид)
Тип уплотнения
Мягкий
Материал уплотнения
FPM (Фторкаучук)
HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Материал винтов
Гальванизированная сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление

От 3 до 10 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Степень загрязнения
3
Пригодность для работы с вакуумом
Да
Относительная влажность воздуха
От 0% до 90%
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Стандарт присоединения
ISO 15407-2
Авторизация
CSA (OL) C UL us – Recognized (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED
Преимущества
ISO 15407-1
Звезды пневматики
Высокая прочность
Большая пропускная способность
