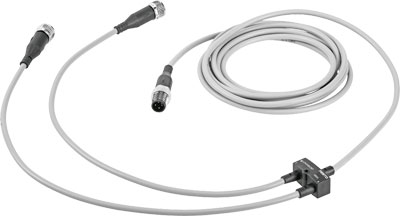

NEDY-L2R1-V1-M12G5-U-0.3L-M12G4-2.5R Коллектор

Артикул : 8035775
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEDY
  • Тип оборудования: Y-разветвитель с кабелями с обеих сторон

Description

Основные характеристики
Производитель
Серия товара
Наименование
Коллектор
Артикул
8035775
Технические характеристики
Тип конструкции
Y-Разветвитель с кабелями с обеих сторон
Тип разветвителя
2 к 1
Электрическое подключение 1, функция
Сторона контроллера
Допустимая токовая нагрузка при 40°C
4 A
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 2, функция
Сторона полевого устройства
Электрическое подключение 2, тип подключения
2х разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
5
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
4
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Примечание по окружающей температуре
-10 – 40 °C при монтажде через сквозные отверстия
Диаметр кабеля 1
4,5 мм
Диаметр кабеля 2
4,5 мм
Длина кабеля 1
2,5 м
Длина кабеля 2
0,3 м
Минимальный радиус изгиба при свободно перемещаемом использовании 1
45 мм
Минимальный радиус изгиба при свободно перемещаемом использовании 2
45 мм
Электрические характеристики
Диапазон рабочего напряжения
От 0 до 30 В DC
Диапазон рабочего напряжения АС
От 0 до 30 В
Количество контактов/проводов
4
Импульсная мощность

0,8 кВ
Класс защиты

IP65
IP68
IP69K
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием для винта М2
С принадлежностями
Номинальное сечение провода
0,25 мм²
Вес
120 г
Особенности материалов
Материал корпуса
PA (Полиамид)
TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал электрического контакта
Позолоченный медный сплав
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Материал резьбовой втулки
Никелированная латунь
Условия эксплуатации
Температура окружающей среды

От -25 °C до +80 °C
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo
Условия испытания – по запросу
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Степень загрязнения
3
Атрибуты кабеля
Энергетическая цепь + робот
Температура хранения
От -25 °C до +80 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
Дополнительные характеристики
Идентификация кабеля
С держателем маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый

Additional information

Weight 153.34 g
Dimensions 395.0000 × 300.0000 × 15.0000 mm
Основан на стандарте

EN 61076-2-101
Тип конструкции

Y-разветвитель с кабелями с обеих сторон
Тип разветвителя

2 к 1
Идентификация кабеля

С держателем маркировочных табличек
Тип крепления

с принадлежностями, Со сквозным отверстием для винта М2
Электрическое подключение 1, функция

Сторона контроллера
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, функция

Сторона полевого устройства
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

2х разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Атрибуты кабеля

Энергетическая цепь + робот
Условия испытания кабеля

Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Прочность на изгиб в соответствии со стандартом Festo, Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м, Условия испытания – по запросу
Класс защиты

IP65, IP68, IP69K
Примечание по окружающей температуре

-10 – 40 °C при монтажде через сквозные отверстия
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Без эфира фосфорной кислоты, Не содержит галоген, Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

PA, TPE-U(PUR)
Цвет корпуса

Черный
материал накидной гайки

Никелированная латунь
Материал уплотнений

NBR
Материал электрического контакта

Позолоченный медный сплав
Материал резьбовой втулки

Никелированная латунь
Серия

Путь к PDF документу

nedy_enus.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-25 °C
Температура окружающей среды

max:80 °C, min:-20 °C
Температура хранения

max:80 °C, min:-25 °C
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:5
Электрическое подключение 2, занятые контакты/провода

min:4
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:0,8 kV
Длина кабеля 1

min:2,5 m
Длина кабеля 2

min:0,3 m
Минимальный радиус изгиба при свободно перемещаемом использовании 1

min:46 mm
Минимальный радиус изгиба при свободно перемещаемом использовании 2

min:46 mm
Диаметр кабеля 1

min:4,5 mm
Диаметр кабеля 2

min:4,5 mm
Номинальное сечение провода

min:0,25 mm2
Минимальное количество поставки
