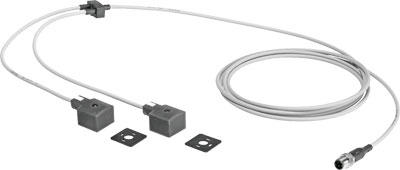

NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R Коллектор

Артикул : 8035783
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEDY
  • Тип оборудования: Y-разветвитель с кабелями с обеих сторон

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Коллектор
Артикул
8035783
Технические характеристики
Тип конструкции
Y-Разветвитель с кабелями с обеих сторон
Тип разветвителя
2 к 1
Электрическое подключение 1, функция
Сторона контроллера
Допустимая токовая нагрузка при 40°C
4 A
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
3
Электрическое подключение 2, функция
Сторона полевого устройства
Электрическое подключение 2, тип подключения
2х разъем
Электрическое подключение 2, исполнение
Угловой

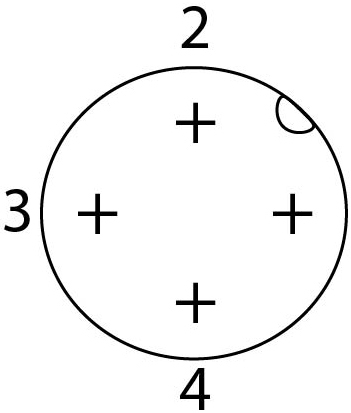

Электрическое подключение 2, технология подключения
Расположение контактов тип С по EN 175301-803
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, выход кабеля
Угловой
Электрическое подключение 2, занятые контакты/провода
2
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Примечание по окружающей температуре
-10 – 40 °C при монтажде через сквозные отверстия
Диаметр кабеля 1
4,5 мм
Диаметр кабеля 2
4,5 мм
Длина кабеля 1
2,5 м
Длина кабеля 2
0,3 м
Минимальный радиус изгиба при свободно перемещаемом использовании 1
45 мм
Минимальный радиус изгиба при свободно перемещаемом использовании 2
45 мм
Электрические характеристики
Диапазон рабочего напряжения
От 20,4 до 27,6 В DC
Количество контактов/проводов
4
Импульсная мощность

0,8 кВ
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием для винта М2
С принадлежностями
Номинальное сечение провода
0,25 мм²
Вес
115 г
Особенности материалов
Материал корпуса
PA (Полиамид)
PC (Поликарбонат)
TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал электрического контакта
Позолоченный медный сплав
Посеребренный медный сплав
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Материал резьбовой втулки
Никелированная латунь
Условия эксплуатации
Температура окружающей среды

От -20 °C до +80 °C
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo
Условия испытания – по запросу
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Степень загрязнения
3
Атрибуты кабеля
Энергетическая цепь + робот
Температура хранения
От -20 °C до +80 °C
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
EN 175301-803
EN 61076-2-101
Дополнительные характеристики
Идентификация кабеля
С держателем маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Отображение статуса сигнала
Жёлтый светодиод

Детали

Вес 150.7 g
Габариты 200.0000 × 200.0000 × 30.0000 mm
Основан на стандарте

EN 175301-803, EN 61076-2-101
Тип конструкции

Y-разветвитель с кабелями с обеих сторон
Тип разветвителя

2 к 1
Отображение статуса сигнала

Жёлтый светодиод
Идентификация кабеля

С держателем маркировочных табличек
Тип крепления

с принадлежностями, Со сквозным отверстием для винта М2
Электрическое подключение 1, функция

Сторона контроллера
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, функция

Сторона полевого устройства
Электрическое подключение 2, исполнение

Угловой
Электрическое подключение 2, тип подключения

2х разъем
Электрическое подключение 2, выход кабеля

Угловой
Электрическое подключение 2, технология подключения

Расположение контактов тип С по EN 175301-803
Атрибуты кабеля

Энергетическая цепь + робот
Условия испытания кабеля

Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Прочность на изгиб в соответствии со стандартом Festo, Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м, Условия испытания – по запросу
Класс защиты

IP65, IP67
Примечание по окружающей температуре

-10 – 40 °C при монтажде через сквозные отверстия
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Без эфира фосфорной кислоты, Не содержит галоген, Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

PA, PC, TPE-U(PUR)
Цвет корпуса

Черный
Материал уплотнений

NBR
Материал электрического контакта

Позолоченный медный сплав, Посеребренный медный сплав
Материал резьбовой втулки

Никелированная латунь
Серия

Путь к PDF документу

nedy_enus.pdf
Диапазон рабочего напряжения DC

max:27,6 V, min:20,4 V
Температура окружающей среды

max:80 °C, min:-20 °C
Температура окружающей среды

max:80 °C, min:-20 °C
Температура хранения

max:80 °C, min:-20 °C
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:3
Электрическое подключение 2, количество контактов/проводов

min:4
Электрическое подключение 2, занятые контакты/провода

min:2
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:0,8 kV
Длина кабеля 1

min:2,5 m
Длина кабеля 2

min:0,3 m
Минимальный радиус изгиба при свободно перемещаемом использовании 1

min:39 mm
Минимальный радиус изгиба при свободно перемещаемом использовании 2

min:39 mm
Диаметр кабеля 1

min:3,8 mm
Диаметр кабеля 2

min:3,8 mm
Номинальное сечение провода

min:0,25 mm2
Минимальное количество поставки
