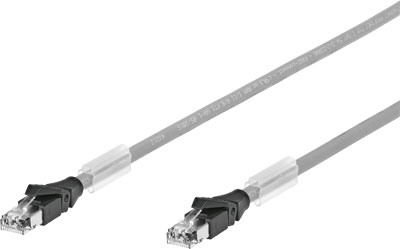

NEBC-R3G4-ES-1-S-R3G4-ET Соединительный кабель

Артикул : 8040455
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBC

Description

Соединительный кабель Festo NEBC-R3G4-ES-1-S-R3G4-ET — соединительный кабель, предназначенный для подключения контроллеров.

Ключевые особенности соединительных кабелей NEBC Festo

Варианты применения:

  • подсоединение контроллера двигателя CMMS-ST к любым системам управления;
  • соединение интерфейса датчика CASM и датчика перемещения;
  • подключение входов/выходов.

Корпус кабелей NEBC выполнен из полиамида, полибутилентерефталата и термопластичного полиуретана. Материал оплетки кабеля — полиуретан и высококачественный поливинилхлорид. Винтовой фиксатор выполнен из никелированной латуни, материал электрических контактов — позолоченная латунь.

Не содержат галоген.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8040455
Тип оборудования
Кабели
Технические характеристики
Спецификация кабеля Ethernet
Тип: CAT 5
Допустимая токовая нагрузка при 40°C
1,76 A
Электрическое присоединение 2
Прямой разъем, М12, RJ45, 4-контактный
Свойства передачи
В соответствии с категорией 5, EN 50173, класс D
В соответствии с категорией 5,ISO/IEC 11801, класс D
Минимальный радиус изгиба кабеля
100 мм
Электрические характеристики
Электрическое подключение
Прямой разъем, М12, RJ45, 4-контактный
Структура кабеля

2x(2×0,34)
Диапазон рабочего напряжения
От 0 до 30 В DC
Импульсная мощность

0,8 кВ
Класс защиты

IP20
Массо-габаритные и монтажные характеристики
Диаметр кабеля
6,7 мм
Номинальное сечение провода
0,34 мм²
Длина кабеля

1 м
Особенности материалов
Материал корпуса
Никелированная латунь
PA (Полиамид)
Материал электрического контакта
Латунь
Позолочен
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PE (Полиэтилен)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -25 до 80 °C
От -20 °C до +60 °C
Специальные характеристики

Стойкий к маслу
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo
Условия испытания – по запросу
Энергетические цепи: 2 миллиона циклом, радиус изгиба 100 мм
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
IEC 60603-7-3
Дополнительные характеристики
Цвет корпуса
Черный
Цвет оплетки кабеля
зеленый
Преимущества
Звезды пневматики

Additional information

Weight 91 g
Dimensions 200.0000 × 200.0000 × 50.0000 mm
Соответствует стандарту

IEC 60603-7-3
Электрическое присоединение 1

Прямой разъем, М12, RJ45, 4-контактный
Электрическое присоединение 2

Прямой разъем, М12, RJ45, 4-контактный
Свойства передачи

В соответствии с категорией 5, EN 50173, класс D, В соответствии с категорией 5,ISO/IEC 11801, класс D
Спецификация кабеля Ethernet

Тип: CAT 5
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Прочность на изгиб в соответствии со стандартом Festo, Условия испытания – по запросу, Энергетические цепи: 2 миллиона циклом, радиус изгиба 100 мм
Структура кабеля

2x(2×0,34)
Класс защиты

IP20
Специальные характеристики

Стойкий к маслу
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

зеленый
Материал корпуса

PA, Никелированная латунь
Цвет корпуса

Черный
Материал электрического контакта

Латунь, Позолочен
Материал изоляции

PE
Серия

Путь к PDF документу

nebc_de.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-25 °C
Температура окружающей среды

max:60 °C, min:-20 °C
Допустимая токовая нагрузка при 40°C

min:1,76 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:1 m
Минимальный радиус изгиба кабеля

min:100 mm
Диаметр кабеля

min:6,7 mm
Номинальное сечение провода

min:0,34 mm2
Минимальное количество поставки
