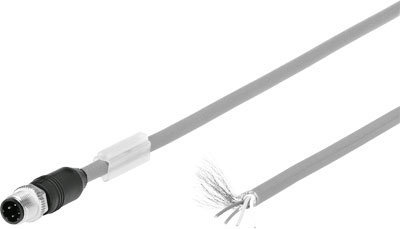

NEBC-LE4-ES-5-D12G4-ET Соединительный кабель

Артикул : 8040456
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBC

Description

Соединительный кабель Festo NEBC-LE4-ES-5-D12G4-ET — соединительный кабель, предназначенный для подключения контроллеров.

Ключевые особенности соединительных кабелей NEBC Festo

Варианты применения:

  • подсоединение контроллера двигателя CMMS-ST к любым системам управления;
  • соединение интерфейса датчика CASM и датчика перемещения;
  • подключение входов/выходов.

Корпус кабелей NEBC выполнен из полиамида, полибутилентерефталата и термопластичного полиуретана. Материал оплетки кабеля — полиуретан и высококачественный поливинилхлорид. Винтовой фиксатор выполнен из никелированной латуни, материал электрических контактов — позолоченная латунь.

Не содержат галоген.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8040456
Тип оборудования
Кабели
Технические характеристики
Спецификация кабеля Ethernet
Тип: CAT 5
Допустимая токовая нагрузка при 40°C
4 A
Электрическое присоединение 2
Прямой разъем, М12х1, 4-контактный, D-код
Свойства передачи
В соответствии с категорией 5, EN 50173, класс D
В соответствии с категорией 5,ISO/IEC 11801, класс D
Минимальный радиус изгиба кабеля
100 мм
Электрические характеристики
Электрическое подключение
Открытый конец, 4-проводный
Структура кабеля

2x(2×0,34)
Диапазон рабочего напряжения
От 0 до 30 В DC
Диапазон рабочего напряжения АС
От 0 до 30 В
Импульсная мощность

0,8 кВ
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
6,7 мм
Номинальное сечение провода
0,34 мм²
Длина кабеля

5 м
Особенности материалов
Материал корпуса
TPE-U(PUR) (Термопластичный полиуретан)
Материал электрического контакта
Латунь
Позолочен
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PE (Полиэтилен)
Замечания по материалу
Не содержит медь и тефлон
Материал резьбовой втулки
Цинковая штамповка
Условия эксплуатации
Температура окружающей среды

От -25 до 80 °C
От -20 °C до +60 °C
Специальные характеристики

Стойкий к маслу
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo
Условия испытания – по запросу
Энергетические цепи: 2 миллиона циклом, радиус изгиба 100 мм
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Концы проводов
Оплетка удалена
Отрезать прямо
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
Авторизация
c UL us – Listed (OL)
Дополнительные характеристики
Цветной код, изоляция сердечника
голубой
желтый
Оранжевый
белый
Цвет корпуса
Черный
Цвет оплетки кабеля
зеленый
Преимущества
Звезды пневматики

Additional information

Weight 346.4 g
Dimensions 220.0000 × 220.0000 × 30.0000 mm
Соответствует стандарту

EN 61076-2-101
Авторизация

c UL us – Listed (OL)
Электрическое присоединение 1

Открытый конец, 4-проводный
Электрическое присоединение 2

Прямой разъем, М12х1, 4-контактный, D-код
Свойства передачи

В соответствии с категорией 5, EN 50173, класс D, В соответствии с категорией 5,ISO/IEC 11801, класс D
Спецификация кабеля Ethernet

Тип: CAT 5
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Прочность на изгиб в соответствии со стандартом Festo, Условия испытания – по запросу, Энергетические цепи: 2 миллиона циклом, радиус изгиба 100 мм
Структура кабеля

2x(2×0,34)
Концы проводов

Оплетка удалена, Отрезать прямо
Цветной код, изоляция сердечника

белый, голубой, желтый, Оранжевый
Класс защиты

IP65, IP67
Специальные характеристики

Стойкий к маслу
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

зеленый
Материал корпуса

TPE-U(PUR)
Цвет корпуса

Черный
Материал электрического контакта

Латунь, Позолочен
Материал изоляции

PE
Материал резьбовой втулки

Цинковая штамповка
Серия

Путь к PDF документу

nebc_de.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-25 °C
Температура окружающей среды

max:60 °C, min:-20 °C
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:5 m
Минимальный радиус изгиба кабеля

min:100 mm
Диаметр кабеля

min:6,7 mm
Номинальное сечение провода

min:0,34 mm2
Минимальное количество поставки

Документация

Запасные части
