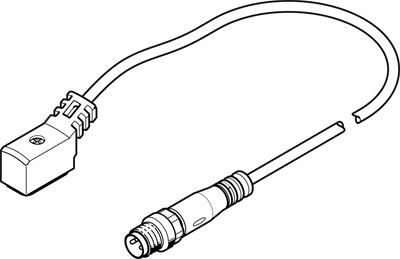

NEBV-Z4WA2L-R-E-2.5-N-M8G3-S1 Соединительный кабель

Артикул : 8047684
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEBV

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8047684
Группа
Соединительные кабели
Тип оборудования
Принадлежности
Технические характеристики
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Подключение заземления
Нет в наличии
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M8x1 A-код по EN 61076-2-104
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
2
Дополнительные функции
Снижение тока удержания
Защитный кожух
Допустимое отклонение диаметра кабеля
± 0,1 мм
Примечание по классу защиты
В собранном состоянии
Электрические характеристики
Тип электрического подключения
Розетка разъема
Исполнение электрического подключения
Угловое
Расположение контактов
Тип ZС
Количество контактов
2-пин
Структура кабеля
2×0,14
Диапазон рабочего напряжения
От 20,4 до 26,4 В DC
Занятые контакты/провода
2
Номинальное рабочее напряжение
24 В DC
Импульсная мощность
2,4 кВ
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Диаметр кабеля
2,9 мм
Номинальное сечение провода
0,14 мм²
Длина кабеля
2,5 м
Радиус изгиба, гибкий монтаж кабеля
>= 29 мм
Выход кабеля
Угловой
Тип монтажа электрического подключения
На электромагнитном распределителе с центральным винтом M2
Вес
54 г
Особенности материалов
Материал корпуса
TPE-U(PU) (Термопластичный полиуретан)
Материал электрического контакта
Медный сплав, луженый
Латунь, позолоченная
Материал накидной гайки
Никелированная латунь

Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен )
Материал винтов
Нержавеющая сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -10 °C до +50 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии

3 – Высокая стойкость к коррозии
Защищен от смены полярности
Биполярный
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Отображение статуса сигнала
Жёлтый светодиод
Преимущества
Звезды пневматики

Детали

Вес 39 g
Габариты 150.0000 × 150.0000 × 15.0000 mm
Отображение статуса сигнала

Жёлтый светодиод
Дополнительные функции

Защитный кожух, Снижение тока удержания
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Угловой
Электрическое подключение 1, технология подключения

Стыковая поверхность ZС, метрический винт
Электрическое подключение 1, тип монтажа

На электромагнитном распределителе с центральным винтом M3
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M8x1, A-код по EN 61076-2-104
Защищен от смены полярности

Биполярный
Подключение заземления

Нет в наличии
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, гибкий монтаж кабеля

>= 29 mm
Допустимое отклонение диаметра кабеля

± 0,1 mm
Структура кабеля

2×0,14
Класс защиты

IP65
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по электромагнитной совместимости EMC
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

3 – Высокая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

TPE-U(PU)
Цвет корпуса

Черный
материал накидной гайки

Никелированная латунь
Материал винтов

Нержавеющая сталь
Материал электрического контакта

Латунь, позолоченная, Медный сплав, луженый
Материал изоляции

PP
Серия

Путь к PDF документу

nebv-z4w2_enus.pdf
Диапазон рабочего напряжения DC

max:26,4 V, min:20,4 V
Температура окружающей среды

max:50 °C, min:-10 °C
Частота соединения

min:50
Электрическое подключение 1, количество контактов/проводов

min:2
Электрическое подключение 1, занятые контакты/провода

min:2
Электрическое подключение 2, количество контактов/проводов

min:3
Электрическое подключение 2, занятые контакты/провода

min:2
Номинальное рабочее напряжение DC

min:24 V
Импульсная мощность

min:2,4 kV
Длина кабеля

min:2,5 m
Диаметр кабеля

min:2,9 mm
Номинальное сечение провода

min:0,14 mm2
