VMEF-K-M52-M-G18 Распределитель с роликовым рычагом

Артикул : 8049240
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: VMEF
  • Тип оборудования: Золотниковый, Тумблер

Description

Распределитель с роликовым рычагом Festo VMEF-K-M52-M-G18 — компактный распределитель с механическим управлением. Небольшой и компактный распределитель для широкого диапазона пневматических применений. Подходят для применения во всех секторах промышленности.

Ключевые особенности распределителей VMEF Festo

  • точная механическая система;
  • прочный металлический корпус;
  • минимальная сила активации;
  • современный дизайн;
  • легко монтируются.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла). Могут работать с вакуумом (только частично).

Тип конструкции: золотниковый, тарельчатое седло.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с роликовым рычагом
Артикул
8049240
Тип оборудования
Распределители
Технические характеристики

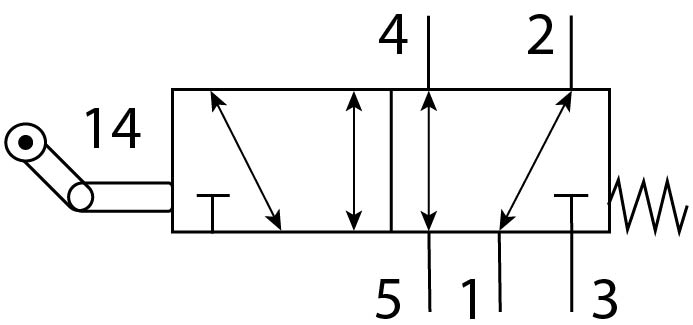

Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Моностабильный
Тип управления

Механическое
Тип конструкции

Золотниковый
Тип пилотного управления
Прямого действия
Тип сброса
Механическая пружина
Элемент управления
Тумблер
Направление потока
Реверсивный
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Присоединение 2
1/8
Тип резьбы
G
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Присоединение 3
G1/8
Присоединение 4
G1/8
Присоединение 5
G1/8
Вес
255 г
Особенности материалов
Материал корпуса
Анодированный алюминий
Материал монтажного адаптера
Гальванизированная сталь
Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал крышки
PA (Полиамид) с армированием

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочая среда

Сжатый воздух
Инструкции по эксплуатации
Риск защемления
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Преимущества
Высокая прочность
Малые габаритные размеры
Плавная работа с давлением

Additional information

Weight 255.25 g
Dimensions 190.0000 × 140.0000 × 25.0000 mm
Функция распределителя

5/2 моностабильный
Тип управления

механический
Тип конструкции

Золотниковый, Тумблер
Тип сброса

механическая пружина
Инструкции по эксплуатации

Риск защемления
Тип уплотнения

мягкий
Положение при сборке

Любое
Тип пилотного управления

прямой
Направление потока

реверсивный
Overlap

Positive overlap
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Примечание по окружающей температуре

Влияние тепла на износ
Тип крепления

со сквозным отверстием
Пневматическое подключение, канал 1

G1/8
Пневматическое подключение, канал 2

G1/8
Пневматическое подключение, канал 3

G1/8
Пневматическое присоединение, канал 4

G1/8
Пневматическое присоединение, канал 5

G1/8
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал монтажного адаптера

сталь, гальванизированная
Материал крышки

PA с армированием
Материал уплотнений

NBR
Материал корпуса

Анодированный алюминий
Серия

Путь к PDF документу

vmef_enus.pdf
Operating pressure MPa

max:1 MPa, min:-0,095 MPa
Рабочее давление

max:10 bar, min:-0,95 bar
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:60 °C, min:-10 °C
Ширина

min:20 mm
Стандартный номинальный расход

min:750 l/min
Макс. Лимит хода (жесткий)

min:11,8 mm
Условный проход

min:5,2 mm
Макс. скорость перемещения для бокового управления

min:0,7 m/s
Макс. частота переключения

min:3 Hz
Угол поворота

min:30 deg
Приводное усилие

min:23,5 N
