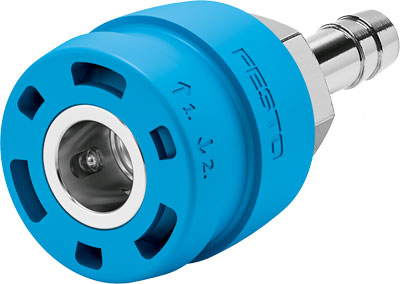

NPHS-D6-P-BC9 Быстроразъемная розетка

Артикул : 8059274
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NPHS

Description

Быстроразъемная розетка Festo NPHS-D6-P-BC9 — быстроразъемная розетка с наружной резьбой для безопасного разъединения пневмооборудования.

Ключевые особенности быстроразъемных розеток

Розетки этой серии в комплекте со штекерами NPHS позволяют безопасно разъединять системы под давлением. Встроенный распределитель с ручным управлением в металлическом исполнении обеспечивает соединение и разъединение без давления. Это помогает избежать несчастных случаев на рабочем месте, отсоединить пневматические элементы без размыкания и снизить затраты на энергопотребление.

Функция обеспечения безопасности в полимерном варианте достигается за счет оптимизированного двухтактного механизма.

Рабочая среда розеток NPHS — фильтрованный сжатый воздух. Допускается работа со смазкой (с распылением масла в сжатом воздухе). Впоследствии требуется постоянная смазка.

Корпус быстроразъемных розеток выполнен из никелированной латуни. Материал отпускающего кольца — никелированная латунь или полипропилен.

Основные характеристики
Производитель
Серия товара
Наименование
Розетка
Артикул
8059274
Группа
Розетки
Тип оборудования
Быстроразъемные соединения
Технические характеристики
Максимальный стандартный расход (л/мин)
1448
Массо-габаритные и монтажные характеристики
Присоединение 1
9 мм
Условный проход

7 мм
Вес
95 г
Особенности материалов
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
От -0,95 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух и вода
Примечание по рабочей среде

Возможна работа со смазкой
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Преимущества
Звезды пневматики
Большая пропускная способность

Additional information

Weight 90.8 g
Dimensions 80.0000 × 80.0000 × 40.0000 mm
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]

Примечание по рабочей среде

Возможна работа со смазкой

Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии

Пневматическое подключение, канал 1

для ниппельных штуцеров под шланг с внутренним диаметром 9 мм

Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)

Серия

Путь к PDF документу

quick-couplings_enus.pdf

Полный диапазон температур рабочего давления

max:10 bar, min:-0,95 bar

Температура окружающей среды

max:60 °C, min:-10 °C

Условный проход

min:7 mm

Стандартный номинальный расход

min:1448 l/min

Минимальное количество поставки
