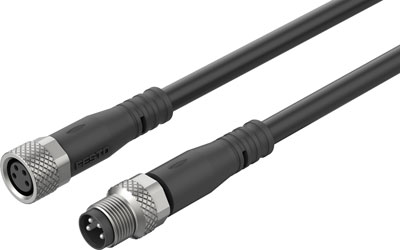

NEBL-M8G4-E-15-N-M8G4 Соединительный кабель

Артикул : 8065119
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEBL

Description

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8065119
Тип оборудования
Кабели
Технические характеристики
Частота соединения
100
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
5,6 A
Электрическое подключение 1, исполнение
Круглый
Номинальное рабочее напряжение АС
24 В
Подключение заземления
Нет в наличии
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
4
Диапазон рабочего напряжения DC
От 0 до 30 В
Электрическое подключение 1, тип монтажа
Винтовой замок с шестигранником A / F 9 мм и продольной накаткой
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M8x1 A-код по EN 61076-2-104
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
4
Примечание по воспринимаемой токовой нагрузке при 40°C
5,3 A при 60 °C
Электрическое подключение 2, тип монтажа
Винтовой замок с шестигранником A / F 9 мм и продольной накаткой
Экранирование
Нет
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, технология подключения
M8x1 A-код по EN 61076-2-104
Допустимое отклонение диаметра кабеля
± 0,15 мм
Электрическое подключение 1, количество контактов/проводов
4
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Структура кабеля

4×0,5
Диапазон рабочего напряжения АС
От 0 до 30 В
Номинальное рабочее напряжение DC
24 В
Импульсная мощность

0,8 кВ
Класс защиты

IP65, IP67, IP69K
Массо-габаритные и монтажные характеристики
Диаметр кабеля
4,8 мм
Номинальное сечение провода
0,5 мм²
Длина кабеля

15 м
Радиус изгиба, гибкий монтаж кабеля
Не менее 50 мм
Радиус изгиба, фиксированный монтаж кабеля
Не менее 15 мм
Вес
539 г
Особенности материалов
Материал корпуса
TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал электрического контакта
Позолоченный медный сплав
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен)
Материал винтового фиксатора
Никелированная латунь
Замечания по материалу
Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS), Не содержит галоген
Условия эксплуатации
Температура окружающей среды

От -40 °C до +85 °C, От -20 °C до +85 °C
Специальные характеристики

Стойкий к маслу
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Температура хранения
От -40 °C до +85 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-104
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Черный

Additional information

Weight 537 g
Dimensions 170.0000 × 170.0000 × 40.0000 mm
Соответствует стандарту

EN 61076-2-104
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, тип монтажа

Screw-type lock with hexagon A/F 9 mm and longitudinal knurl
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M8x1, A-код по EN 61076-2-104
Электрическое подключение 2, тип монтажа

Screw-type lock with hexagon A/F 9 mm and longitudinal knurl
Примечание по воспринимаемой токовой нагрузке при 40°C

5.3 A at 60 °C
Подключение заземления

Нет в наличии
Shielding

Нет
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 15 mm
Радиус изгиба, гибкий монтаж кабеля

>= 50 mm
Допустимое отклонение диаметра кабеля

± 0,15 mm
Структура кабеля

4×0,5
Класс защиты

IP65, IP67, IP69K
Примечание по классу защиты

в собранном состоянии
Специальные характеристики

Стойкий к маслу
Замечания по материалу

Не содержит галоген, Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Черный
Материал корпуса

TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированная латунь
Материал уплотнений

NBR
Материал электрического контакта

Позолоченный медный сплав
Материал изоляции

PP
Серия

Путь к PDF документу

CPX-AP-I_EN.PDF
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:85 °C, min:-40 °C
Температура окружающей среды

max:85 °C, min:-20 °C
Температура хранения

max:85 °C, min:-40 °C
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:4
Электрическое подключение 2, занятые контакты/провода

min:4
Номинальное рабочее напряжение DC

min:24 V
Номинальное рабочее напряжение АС

min:24 V
Допустимая токовая нагрузка при 40°C

min:5,6 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:1,5 m
Диаметр кабеля

min:4,8 mm
Номинальное сечение провода

min:0,5 mm2
