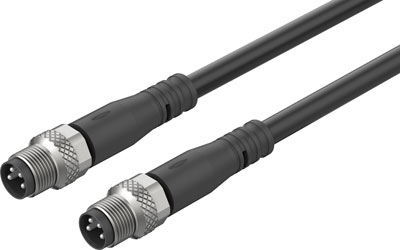

NEBC-D8G4-ES-0.5-N-S-D8G4-ET Соединительный кабель

Артикул : 8065123
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBC

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8065123
Тип оборудования
Кабели
Технические характеристики
Частота соединения
100
Электрическое подключение 1, функция
Сторона контроллера
Допустимая токовая нагрузка при 40°C
3 A
Электрическое подключение 1, исполнение
Круглый
Подключение заземления
Нет в наличии
Электрическое подключение 1, выход кабеля
Прямой
Свойства передачи
Согласно AP системы связи
Электрическое подключение 1, занятые контакты/провода
4
Диапазон рабочего напряжения DC
От 0 до 30 В
Электрическое подключение 1, тип монтажа
Винтовой замок с продольной накаткой
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M8x1, D-coded to EN 61076-2-114
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
4
Номинальное сечение проводника (AWG)
AWG22
Электрическое подключение 2, тип монтажа
Винтовой замок с продольной накаткой
Экранирование
Да
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, D-coded to EN 61076-2-114
Допустимое отклонение диаметра кабеля
± 0,2 мм
Электрическое подключение 1, количество контактов/проводов
4
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Структура кабеля

1x(4xAWG22)
Номинальное рабочее напряжение DC
24 В
Импульсная мощность

1,5 кВ
Класс защиты

IP65, IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
6,3 мм
Длина кабеля

0,5 м
Радиус изгиба, гибкий монтаж кабеля
Не менее 75 мм
Радиус изгиба, фиксированный монтаж кабеля
Не менее 20 мм
Вес
43 г
Особенности материалов
Материал корпуса
PA (Полиамид), TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал электрического контакта
Позолоченный медный сплав
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен)
Материал винтового фиксатора
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS), Не содержит галоген
Условия эксплуатации
Температура окружающей среды

От -20 °C до +60 °C, От -5 °C до +60 °C
Специальные характеристики

Стойкий к маслу
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Температура хранения
От -40 °C до +70 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Защищен от смены полярности

Нет
Стандарты
Основан на стандарте
EN 61076-2-114
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серебристо-серый с голубой полосой
Преимущества
Звезды пневматики

Детали

Вес 57 g
Габариты 300.0000 × 250.0000 × 10.0000 mm
Основан на стандарте

EN 61076-2-114
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона контроллера
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M8x1, D-coded to EN 61076-2-114
Электрическое подключение 1, тип монтажа

Screw-type lock with longitudinal knurl
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M8x1, D-coded to EN 61076-2-114
Электрическое подключение 2, тип монтажа

Screw-type lock with longitudinal knurl
Защищен от смены полярности

Нет
Подключение заземления

Нет в наличии
Shielding

Да
Свойства передачи

as per system communication AP
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 20 mm
Радиус изгиба, гибкий монтаж кабеля

>= 75 mm
Допустимое отклонение диаметра кабеля

± 0,2 mm
Структура кабеля

1x(4xAWG22)
Номинальное сечение проводника (AWG)

AWG22
Класс защиты

IP65, IP67
Примечание по классу защиты

в собранном состоянии
Специальные характеристики

Стойкий к маслу
Замечания по материалу

Не содержит галоген, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Silver-grey with sky blue stripe
Материал корпуса

PA, TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированная латунь
Материал уплотнений

NBR
Материал электрического контакта

Позолоченный медный сплав
Материал изоляции

PP
Серия

Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:60 °C, min:-20 °C
Температура окружающей среды

max:60 °C, min:-5 °C
Температура хранения

max:70 °C, min:-40 °C
Частота соединения

min:100
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:4
Электрическое подключение 2, занятые контакты/провода

min:4
Номинальное рабочее напряжение DC

min:24 V
Допустимая токовая нагрузка при 40°C

min:3 A
Импульсная мощность

min:1,5 kV
Длина кабеля

min:0,5 m
Диаметр кабеля

min:6,3 mm
