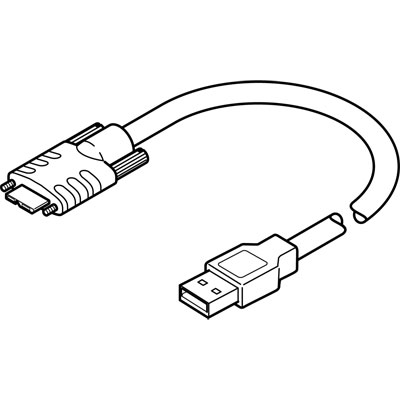

NEBC-U7G10-KS-5-N-S-U5G9 Соединительный кабель

Артикул : 8072582
В наличии
3D модель

  • Страна изготовления: Китай
  • Производитель: Festo
  • Серия товара: NEBC

Description

Соединительный кабель Festo NEBC-U7G10-KS-5-N-S-U5G9 — соединительный кабель, предназначенный для подключения контроллеров.

Ключевые особенности соединительных кабелей NEBC Festo

Варианты применения:

  • подсоединение контроллера двигателя CMMS-ST к любым системам управления;
  • соединение интерфейса датчика CASM и датчика перемещения;
  • подключение входов/выходов.

Корпус кабелей NEBC выполнен из полиамида, полибутилентерефталата и термопластичного полиуретана. Материал оплетки кабеля — полиуретан и высококачественный поливинилхлорид. Винтовой фиксатор выполнен из никелированной латуни, материал электрических контактов — позолоченная латунь.

Не содержат галоген.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8072582
Тип оборудования
Кабели
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
1,8 A
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
9
Электрическое подключение 1, тип монтажа
2x screws M2x0.4
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, технология подключения
USB 3.0 type A
Электрическое подключение 2, количество контактов/проводов
9
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
9
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
USB 3.0 тип B micro
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Структура кабеля

2 x AWG22 + 2 x (2 x AWG26)C + 1 x (2 x AWG28)С защитой
Диапазон рабочего напряжения
От 0 до 30 В DC
Количество контактов/проводов
10
Импульсная мощность

0,3 кВ
Класс защиты

IP20
Массо-габаритные и монтажные характеристики
Диаметр кабеля
6,2 мм
Номинальное сечение провода
0,08 мм²0,128 мм²0,324 мм²
Длина кабеля

5 м
Радиус изгиба, гибкий монтаж кабеля
>= 125 мм
Радиус изгиба, фиксированный монтаж кабеля
>= 125 мм
Вес
282 г
Особенности материалов
Материал оплетки кабеля
PVC (Поливинилхлорид)
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)Не содержит галоген
Условия эксплуатации
Температура окружающей среды

От -20 °C до +80 °C.От -20 °C до +80 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
1
Атрибуты кабеля
Стандарт
Сопротивление коррозии

0 – Нет стойкости к коррозии
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет оплетки кабеля
Черный
Преимущества
Звезды пневматики

Additional information

Weight 288 g
Dimensions 320.0000 × 320.0000 × 40.0000 mm
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

USB 3.0 тип B micro
Электрическое подключение 1, тип монтажа

2x screws M2x0.4
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Угловой
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

USB 3.0 type A
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 125 mm
Радиус изгиба, гибкий монтаж кабеля

>= 125 mm
Структура кабеля

2 x AWG22 + 2 x (2 x AWG26)C + 1 x (2 x AWG28), С защитой
Класс защиты

IP20
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Не содержит галоген, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

1
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Материал оплетки кабеля

PVC
Цвет оплетки кабеля

Черный
Серия

Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-20 °C
Температура окружающей среды

max:80 °C, min:-20 °C
Электрическое подключение 1, количество контактов/проводов

min:10
Электрическое подключение 1, занятые контакты/провода

min:9
Электрическое подключение 2, количество контактов/проводов

min:9
Электрическое подключение 2, занятые контакты/провода

min:9
Допустимая токовая нагрузка при 40°C

min:1,8 A
Импульсная мощность

min:0,3 kV
Длина кабеля

min:5 m
Диаметр кабеля

min:6,2 mm
Номинальное сечение провода

min:0,08 mm2, min:0,128 mm2, min:0,324 mm2
