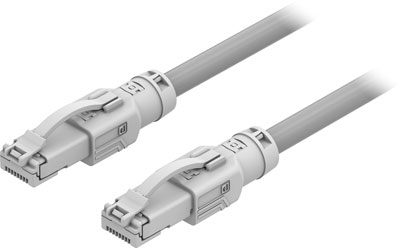

NEBC-R3G8-KS-0.2-N-S-R3G8-ET Соединительный кабель

Артикул : 8082383
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBC

Описание

Соединительный кабель Festo NEBC-R3G8-KS-0.2-N-S-R3G8-ET — соединительный кабель, предназначенный для подключения контроллеров.

Ключевые особенности соединительных кабелей NEBC Festo

Варианты применения:

  • подсоединение контроллера двигателя CMMS-ST к любым системам управления;
  • соединение интерфейса датчика CASM и датчика перемещения;
  • подключение входов/выходов.

Корпус кабелей NEBC выполнен из полиамида, полибутилентерефталата и термопластичного полиуретана. Материал оплетки кабеля — полиуретан и высококачественный поливинилхлорид. Винтовой фиксатор выполнен из никелированной латуни, материал электрических контактов — позолоченная латунь.

Не содержат галоген.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8082383
Тип оборудования
Кабели
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
1,5 A
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
8
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, технология подключения
RJ45
Электрическое подключение 2, количество контактов/проводов
8
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
8
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
RJ45
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Структура кабеля

4 x 2 x 0.16 mm
Диапазон рабочего напряжения
От 0 до 50 В DC
Количество контактов/проводов
8
Импульсная мощность

2,5 кВ
Класс защиты

IP20
Массо-габаритные и монтажные характеристики
Диаметр кабеля
5 мм
Номинальное сечение провода
0,16 мм²
Длина кабеля

0,2 м
Радиус изгиба, фиксированный монтаж кабеля
24 мм
Вес
15 г
Особенности материалов
Материал корпуса
PVC (Поливинилхлорид)
Материал оплетки кабеля
PVC (Поливинилхлорид)
Материал изоляции
PVC (Поливинилхлорид)
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условия эксплуатации
Температура окружающей среды

От -20 °C до +60 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
2
Атрибуты кабеля
Стандарт
Сопротивление коррозии

0 – Нет стойкости к коррозии
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Серый
Цвет оплетки кабеля
Серый
Преимущества
Звезды пневматики

Детали

Вес 17 g
Габариты 310.0000 × 50.0000 × 15.0000 mm
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

RJ45
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Угловой
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

RJ45
Shielding

Да
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Структура кабеля

4 x 2 x 0.16 mm²
Класс защиты

IP20
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

2
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Материал оплетки кабеля

PVC
Цвет оплетки кабеля

Серый
Материал корпуса

PVC
Цвет корпуса

Серый
Материал изоляции

PVC
Серия

Диапазон рабочего напряжения DC

max:50 V, min:0 V
Температура окружающей среды

max:60 °C, min:-20 °C
Электрическое подключение 1, количество контактов/проводов

min:8
Электрическое подключение 1, занятые контакты/провода

min:8
Электрическое подключение 2, количество контактов/проводов

min:8
Электрическое подключение 2, занятые контакты/провода

min:8
Допустимая токовая нагрузка при 40°C

min:1,5 A
Импульсная мощность

min:2,5 kV
Длина кабеля

min:0,2 m
Радиус изгиба, фиксированный монтаж кабеля

min:24 mm
Диаметр кабеля

min:5 mm
Номинальное сечение провода

min:0,16 mm2
