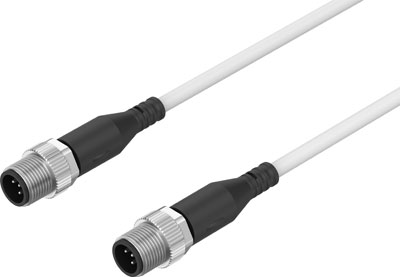

NEBC-M12G5-S-1,5-N-M12G5 Соединительный кабель

Артикул : 8085741
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBC

Description

Соединительный кабель Festo NEBC-M12G5-S-1,5-N-M12G5 — соединительный кабель, предназначенный для подключения контроллеров.

Ключевые особенности соединительных кабелей NEBC Festo

Варианты применения:

  • подсоединение контроллера двигателя CMMS-ST к любым системам управления;
  • соединение интерфейса датчика CASM и датчика перемещения;
  • подключение входов/выходов.

Корпус кабелей NEBC выполнен из полиамида, полибутилентерефталата и термопластичного полиуретана. Материал оплетки кабеля — полиуретан и высококачественный поливинилхлорид. Винтовой фиксатор выполнен из никелированной латуни, материал электрических контактов — позолоченная латунь.

Не содержат галоген.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8085741
Тип оборудования
Кабели
Технические характеристики
Частота соединения
500
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
4 A
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
5
Электрическое подключение 1, тип монтажа
Фиксация винта
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
5
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
5
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Структура кабеля

4×0,34С защитой
Диапазон рабочего напряжения
От 0 до 30 В DC
Диапазон рабочего напряжения АС
От 0 до 30 В
Количество контактов/проводов
5
Импульсная мощность

0,8 кВ
Класс защиты

IP65 IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
5 мм
Номинальное сечение провода
0,34 мм²
Длина кабеля

1,5 м
Вес
163 г
Особенности материалов
Материал корпуса
TPE-U (PUR) (Термопластичный полиуретан)
Материал электрического контакта
Позолоченная бронзаЛатунь, позолоченная
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Материал изоляции
PVC (Поливинилхлорид)
Материал винтового фиксатора
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условия эксплуатации
Температура окружающей среды

От -25 °C до +70 °C.От -5 °C до +70 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
3
Атрибуты кабеля
Стандарт
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Дополнительные характеристики
Идентификация кабеля
С принадлежностями
Цвет корпуса
Черный
Цвет оплетки кабеля
Светло-серый
Преимущества
Звезды пневматики

Additional information

Weight 85 g
Dimensions 60.0000 × 60.0000 × 20.0000 mm
Идентификация кабеля

с принадлежностями
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Фиксация винта
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, тип монтажа

Фиксация винта
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Структура кабеля

4×0,34, С защитой
Класс защиты

IP65, IP67
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

светло-серый
Материал корпуса

TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированная латунь
Материал электрического контакта

Латунь, позолоченная, Позолоченная бронза
Материал изоляции

PVC
Серия

Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:70 °C, min:-25 °C
Температура окружающей среды

max:70 °C, min:-5 °C
Частота соединения

min:500
Электрическое подключение 1, количество контактов/проводов

min:5
Электрическое подключение 1, занятые контакты/провода

min:5
Электрическое подключение 2, количество контактов/проводов

min:5
Электрическое подключение 2, занятые контакты/провода

min:5
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:1,5 m
Диаметр кабеля

min:5 mm
Номинальное сечение провода

min:0,34 mm2
Минимальное количество поставки

Запасные части
