MS2-LFR-M5-D6-AR-MPA-C-M-B Фильтр-регулятор давления

Артикул : 8086642
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: MS, MS2
  • Тип оборудования: Фильтр-регулятор с манометром

Description

Основные характеристики
Производитель
Серия товара
Наименование
Фильтр-регулятор давления
Артикул
8086642
Группа
Отдельный модуль
Тип оборудования
Фильтры
Технические характеристики
Степень фильтрации

5 мкм
Диапазон регулировки давления
От 0,5 до 7 бар
Максимальный объем конденсата
3 мл
Функция контроллера
Постоянная выходного давлениясо вторичным сбросомс обратным протоком
Отвод конденсата
Ручное
Максимальный гистерезис давления

0,25 бар
Фиксатор привода
Поворотная рукоятка с фиксацией
Максимальный стандартный расход (л/мин)
140
Индикация
С манометром
Массо-габаритные и монтажные характеристики
Присоединение 1
M5
Присоединение 2
M5
Тип крепления
Установка передней панели. Линейный монтаж. Спринадлежностями
Положение при сборке

Вертикально +/- 5°
Монтажный шаг

25 мм
Вес
471 г
Особенности материалов
Материал корпуса
PA (Полиамид)

Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал пружины
Легированная сталь

Материал стакана
PC (Поликарбонат)

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал фильтра
PE (Полиэтилен)

Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Температура рабочей среды

От -5 °C до +50 °C
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]Инертные газы
Температура хранения
От -5 °C до +50 °C
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Комбинации блоков
Блок фильтрации
Фильтр-регулятор

Additional information

Weight 52 g
Dimensions 130.0000 × 50.0000 × 30.0000 mm
Размер

2
Серия

,

Фиксатор привода

Поворотная рукоятка с фиксацией
Положение при сборке

Вертикально +/- 5°
Отвод конденсата

Ручное вращением
Тип конструкции

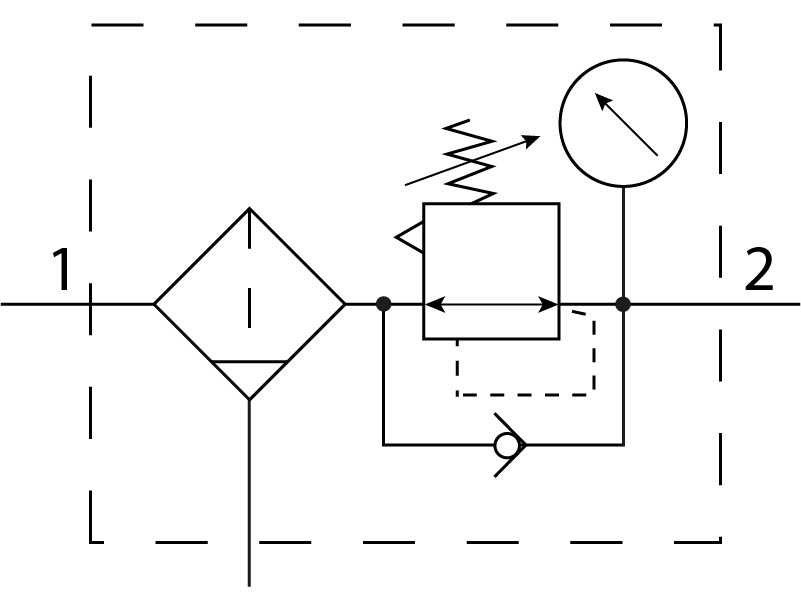

Фильтр-регулятор с манометром
Функция контроллера

Постоянная выходного давления, с обратным протоком, со вторичным сбросом
Единицы измерения

MPa
Манометр

с манометром
Рабочая среда

Инертные газы, Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Чистота воздуха на выходе

Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Тип крепления

Линейный монтаж, Опция, с принадлежностями, Установка передней панели
Пневматическое подключение, канал 1

M5
Пневматическое подключение, канал 2

M5
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR
Материал рукоятки

POM
Материал пружины

Легированная сталь
Материал фильтра

PE
Материал корпуса

PA
Материал мембраны

NBR
Материал стакана

PC
Материал разделительной плиты

POM
Материал стержня клапана

NBR, Алюминиевый сплав
Operating pressure MPa

max:1 MPa, min:0,1 MPa
Рабочее давление

max:10 bar, min:1 bar
Диапазон давления управления

max:7 bar, min:0,5 bar
Температура хранения

max:50 °C, min:-5 °C
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Степень фильтрации

min:5 µm
Макс. объем конденсата

min:3 ml
Макс. гистерезис давления

min:0,25 bar
Стандартный номинальный расход

min:140 l/min
Минимальное количество поставки

Запасные части
