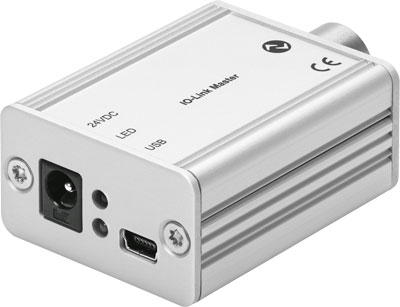

CDSU-1 IO-Link Master USB

Артикул : 8091509
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: CDSU

Description

Основные характеристики
Производитель
Серия товара
Наименование
Устройство оператора
Артикул
8091509
Технические характеристики
Входное напряжение
5 В DC при подключении USB24 V DC ± 6 V via external supply
Входной ток
Максимум 600 мА при подключении USBMax. 2.5 A via external supply
Электропитание, тип подключения
Розетка разъема
Электропитание, технология подключения
Коаксиальный
Электропитание, количество контактов/проводов
2
IO-Link® электрическое соединение, занятые контакты/провода
3
USB интерфейс, технология подключения
USB 2.0 тип B mini
Электрические характеристики
Класс защиты
IP20
Массо-габаритные и монтажные характеристики
Вес
106 г
Интерфейс
IO-Link, число портов
1
Протокол
IO-Link
IO-Link master, выходной ток
80 мA с работой USBМаксимумальный входной ток с внешним питанием
IO-Link, память
2 кбайт / Port
Особенности материалов
Материал корпуса
Анодированный алюминий
Замечания по материалу
Содержит PWIS веществаСоответствует директиве по ограничению использования опасных веществ (RoHS)
Условия эксплуатации
Температура окружающей среды
От 0 до +55 °C
Инструкции по эксплуатации
Для использования с программным обеспечением USB IO-LinkMaster Tool (доступно на Support Portal) для Windows версии 7 или выше (32/64 бит).
Температура хранения
От -10 до +75 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMCв соответствии с директивой EU RoHS
Защита от короткого замыкания
Да
Защищен от смены полярности
Для подключения напряжения
Стандарты
Соответствует стандарту
EN 61131-9
Авторизация
RCM Mark

Additional information

Weight 141 g
Dimensions 100.0000 × 65.0000 × 120.0000 mm
Соответствует стандарту

EN 61131-9
Инструкции по эксплуатации

For use with the USB IO-LinkMaster Tool software (available from the Support Portal) for Windows version 7 or higher (32/64 bit).
Input voltage

24 V DC ± 6 V via external supply, 5 V DC at the USB connection
Input current

Max. 2.5 A via external supply, Max. 600 mA at the USB connection
Выходное напряжение

24 V DC ± 10% with USB operation, 24 V DC ± 6 V with external supply (max. input voltage)
Защищен от смены полярности

Для подключения напряжения
Защита от короткого замыкания

Да
Способность выдерживать перегрузку

Нет в наличии
Авторизация

RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по электромагнитной совместимости EMC
Класс защиты

IP20
Протокол

IO-Link
IO-Link, протокол

Master V 1.0, Master V 1.1
IO-Link, режим связи

COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, тип порта

A, B, with accessories
IO-Link, число портов

1
IO-Link, ширина данных процесса OUT

can be parameterised 0 – 32 bytes
IO-Link, ширина данных процесса IN

can be parameterised 0 – 32 bytes
IO-Link, минимальное время цикла

1,5 ms
IO-Link, память

2 kByte / Port
IO-Link master, выходной ток

80 mA with USB operation, Max. input current with external supply
Питание, функция

Additional power supply
Электропитание, тип подключения

Розетка разъема
Электропитание, технология подключения

Coaxial
Power supply, note on connection technology

for plugs with outside diameter 5.5 mm/inside diameter 2.1 mm
USB интерфейс, технология подключения

USB 2.0 тип B mini
USB interface, connection pattern

995868
USB interface, galvanic isolation

Да
Электрическое подключение для IO-Link®, тип подключения

Розетка разъема
Электрическое подключение для IO-Link®, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

Анодированный алюминий
Серия

Температура хранения

max:75 °C, min:-10 °C
Температура окружающей среды

max:55 °C, min:0 °C
Электропитание, количество контактов/проводов

min:2
Электрическое подключение для IO-Link®, количество контактов/проводов

min:5
IO-Link® electrical connection, occupied pins/wires

min:3
Минимальное количество поставки
