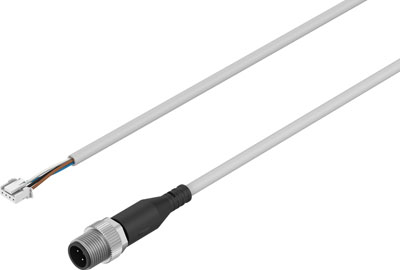

NEBS-L1G4-K-1-N-M12G4 Соединительный кабель

Артикул : 8091514
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEBS

Description

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
8091514
Группа
Кабели
Технические характеристики
Частота соединения
100
Допустимая токовая нагрузка при 40°C
1 A
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, выход кабеля
Прямой
Допустимое отклонение диаметра кабеля
± 0,1 мм
Примечание по классу защиты

IP40 для схемы штекерного соединения L1J.В собранном состоянии
Электрические характеристики
Тип электрического подключения
Разъем с кабелем
Электрическое подключение
L1J
Количество контактов
4-пин
Структура кабеля

4 x 0,25 мм²
Напряжение питания

От 0 до 30 В DC
Импульсная мощность

0,8 кВ
Класс защиты

IP65 IP68 IP69K
Массо-габаритные и монтажные характеристики
Диаметр кабеля
4,5 мм
Длина кабеля

1 м
Тип монтажа

Фиксатор
Выход кабеля
Прямой
Радиус изгиба, фиксированный монтаж кабеля
>= 14 мм
Радиус изгиба

>= 46 мм
Вес
40 г
Особенности материалов
Материал корпуса
PA (Полиамид)
TPE-U (PUR) (Термопластичный полиуретан)
Материал электрического контакта
Tin-plated bronzeЛатунь, позолоченная
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен)
Материал винтового фиксатора
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)Не содержит галоген
Условия эксплуатации
Оптимальные решения для

Использования с датчиками и в модульных системах исполнительных механизмов.
Температура окружающей среды

От -20 °C до +60 °C.От -5 °C до +60 °C
Условия испытания кабеля
По запросу
Степень загрязнения
2
Атрибуты кабеля
Стандарт
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черныйбелый
Цвет оплетки кабеля
Серый

Additional information

Weight 48 g
Dimensions 140.0000 × 125.0000 × 12.0000 mm
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

Присоединение L1J
Электрическое подключение 1, тип монтажа

Фиксатор
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, тип монтажа

Screw-type lock with hex A/F 13 mm and longitudinal knurl
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 14 mm
Радиус изгиба, гибкий монтаж кабеля

>= 46 mm
Допустимое отклонение диаметра кабеля

± 0,1 mm
Структура кабеля

4×0,25
Класс защиты

IP65, IP67, IP69K
Примечание по классу защиты

IP40 for plug connection pattern L1J, в собранном состоянии
Замечания по материалу

Не содержит галоген, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

2
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

PA, TPE-U(PUR)
Цвет корпуса

белый, Черный
Материал винтового фиксатора

Никелированная латунь
Материал электрического контакта

Tin-plated bronze, Латунь, позолоченная
Материал изоляции

PP
Серия

Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:60 °C, min:-20 °C
Температура окружающей среды

max:60 °C, min:-5 °C
Температура хранения

max:60 °C, min:-20 °C
Частота соединения

min:100
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:4
Электрическое подключение 2, занятые контакты/провода

min:4
Допустимая токовая нагрузка при 40°C

min:1 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:1 m
Диаметр кабеля

min:4,5 mm
Номинальное сечение провода

min:0,25 mm2
Минимальное количество поставки
