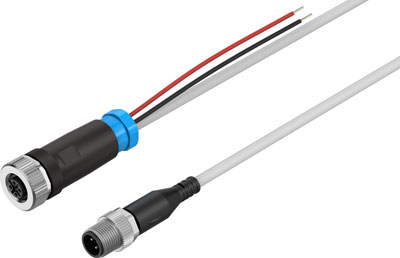

NEDU-L1R2-M12G5-M12LE-1R Коллектор

Артикул : 8091516
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: NEDU
  • Тип оборудования: Y-разветвитель с кабелями со стороны контроллера

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Коллектор
Артикул
8091516
Технические характеристики
Тип конструкции
Y-разветвитель с кабелями со стороны контроллера
Тип разветвителя
1 из 2
Частота соединения
100
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
4 A
Электрическое подключение 1, исполнение
Круглый
Подключение заземления
Нет в наличии
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
5
Электрическое подключение 1, тип монтажа
Винтовой замок с шестигранной A / F 18 мм и продольной накаткой
Электрическое подключение 2, функция
IO-LinkКоммуникации
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
3
Дополнительные функции
Дополнительное питание для порта B
Электрическое подключение 3, функция
Дополнительное электропитание
Электрическое подключение 3, тип подключения
2 отдельных проводаОткрытый конец
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 3, количество контактов/проводов
2
Электрическое подключение 3, занятые контакты/провода
2
Диаметр кабеля 1
4,5 мм
Диаметр кабеля 2
1,75 мм
Примечание по классу защиты

IP40 для розетки M12в собранном состоянии
Длина кабеля 1
1 м
Длина кабеля 2
1 м
Радиус изгиба 1, фиксированная установка кабеля
>= 13,5 мм
Радиус изгиба 2, фиксированная установка кабеля
>= 6 мм
Допуск для диаметра кабеля 1
± 0,1 мм
Допуск для диаметра кабеля 2
± 0,05 мм
Исполнение кабеля 1
3×0,25
Исполнение кабеля 2
2×0,5
Электрические характеристики
Диапазон рабочего напряжения
От 0 до 30 В DC
Номинальное рабочее напряжение DC
24 V
Количество контактов/проводов
5
Импульсная мощность

0,8 кВ
Класс защиты

IP65IP68IP69K
Массо-габаритные и монтажные характеристики
Номинальное сечение провода
0,25 мм²0,5 мм²
Вес
78 г
Особенности материалов
Материал корпуса
PATPE-U(PUR)
Материал уплотнения
NBR
Материал электрического контакта
Никелированная и позолоченная бронзаЛатунь, позолоченная
Материал оплетки кабеля
TPE-U(PUR)
Материал изоляции
PVC
Материал винтового фиксатора
Никелированная латуньНикелированное цинковое литье
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условия эксплуатации
Температура окружающей среды

От -30 °C до +80 °C
Степень загрязнения
3
Атрибуты кабеля
Для статических применений
Температура хранения
От -30 °C до +80 °C
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет оплетки кабеля
Серый

Детали

Вес 84 g
Габариты 145.0000 × 128.0000 × 12.0000 mm
Основан на стандарте

EN 61076-2-101
Тип конструкции

Y-разветвитель с кабелями со стороны контроллера
Тип разветвителя

1 из 2
Дополнительные функции

Additional supply for port B
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Screw-type lock with hex A/F 18 mm and longitudinal knurl
Электрическое подключение 2, функция

IO-Link, Коммуникации
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, тип монтажа

Screw-type lock with hex A/F 13 mm and longitudinal knurl
Электрическое подключение 3, функция

Дополнительное электропитание
Электрическое подключение 3, тип подключения

2 отдельных провода
Электрическое подключение 3, тип подключения

Открытый конец
Подключение заземления

Нет в наличии
Shielding

Нет
Атрибуты кабеля

Для статических применений
Радиус изгиба 1, фиксированная установка кабеля

>= 11,7 mm
Радиус изгиба 2, фиксированная установка кабеля

>= 6 mm
Допуск для диаметра кабеля 1

± 0,1 mm
Допуск для диаметра кабеля 2

± 0,05 mm
Исполнение кабеля 1

3×0,25
Исполнение кабеля 2

2×0,5
Класс защиты

IP65, IP68, IP69K
Примечание по классу защиты

IP40 for socket M12, в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

PA, TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированная латунь, Никелированное цинковое литье
Материал уплотнений

NBR
Материал электрического контакта

Латунь, позолоченная, Никелированная и позолоченная бронза
Материал изоляции

PVC
Серия

Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-30 °C
Температура хранения

max:80 °C, min:-30 °C
Частота соединения

min:100
Электрическое подключение 1, количество контактов/проводов

min:5
Электрическое подключение 1, занятые контакты/провода

min:5
Электрическое подключение 2, количество контактов/проводов

min:3
Электрическое подключение 2, занятые контакты/провода

min:3
Электрическое подключение 3, количество контактов/проводов

min:2
Электрическое подключение 3, занятые контакты/провода

min:2
Номинальное рабочее напряжение DC

min:24 V
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:0,8 kV
Длина кабеля 1

min:1 m
Длина кабеля 2

min:1 m
Диаметр кабеля 1

min:3,8 mm
Диаметр кабеля 2

min:1,75 mm
Номинальное сечение провода

min:0,25 mm2, min:0,5 mm2
