JMFDH-5-1/8 Распределитель с электроуправлением

Артикул : 8821
В наличии
3D модель

  • Страна изготовления: Китай
  • Производитель: Festo
  • Серия товара: JMFDH
  • Тип оборудования: Тарельчатое седло

Description

Распределитель с электроуправлением Festo JMFDH-5-1/8 — универсальный распределитель клапанного типа с двусторонним электромагнитным управлением и доминирующим сигналом. Входит в состав семейства Tiger Classic — прочных и надежных распределителей Festo в цельнометаллическом исполнении. Применяется для управления потоками сжатого воздуха и автоматизации процессов в производственных линиях.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
8821
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики
Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Бистабильный
Тип управления

Электромагнитный
Тип конструкции

Тарельчатое седло
Тип пилотного управления
Непрямого действия
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
601
Время переключения, реверс
16 мс
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Тип электрического подключения
Электромагнитные катушки заказываются отдельно
Тип катушки
F
Максимальная частота переключения
16 Гц
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Присоединение 2
1/8
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке

Любое
Монтажный шаг

27 мм
Ширина
26 мм
Присоединение 3
G1/8
Присоединение 4
G1/8
Присоединение 5
G1/8
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Условный проход

5 мм
Вес
260 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
TPE-U(PU) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2,5 бар
Температура окружающей среды

От -5 °C до +40 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Авторизация
C UL us – Recognized (OL)
Дополнительные характеристики
Защита от перекрытия
Нет
Преимущества
Большой выбор электрических подключений
ISO 5599-1
Большая пропускная способность

Additional information

Weight 275.74 g
Dimensions 78.0000 × 218.0000 × 32.0000 mm
Функция распределителя

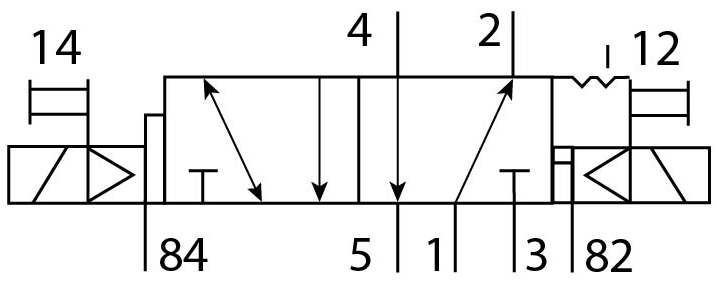

5/2 бистабильный с доминирующим сигналом
Тип управления

электрический
Тип конструкции

Тарельчатое седло
Авторизация

c UL us – Recognized (OL)
Класс защиты

IP65
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

защелкиваемый
Тип пилотного управления

С пилотным управлением
Направление потока

нереверсивный
Overlap

Underlap
Характеристики катушки

Электромагнитные катушки заказываются отдельно
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Электрическое подключение

Через F-катушку, заказывать отдельно
Тип крепления

на мколлекторной плите, Опция, со сквозным отверстием
Выхлоп пилота, канал 82

M5
Выхлоп пилота, канал 84

M5
Пневматическое подключение, канал 1

G1/8
Пневматическое подключение, канал 2

G1/8
Пневматическое подключение, канал 3

G1/8
Пневматическое присоединение, канал 4

G1/8
Пневматическое присоединение, канал 5

G1/8
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR, TPE-U(PU)
Материал корпуса

Алюминиевое литье под давление
Серия

Путь к PDF документу

tigerclassic_ru.pdf
Рабочее давление

max:8 bar, min:2,5 bar
Температура хранения

max:60 °C, min:-20 °C
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:40 °C, min:-5 °C
Ширина

min:26 mm
Стандартный номинальный расход

min:601 l/min
Условный проход

min:5 mm
Монтажный шаг

min:27 mm
Макс. частота переключения

min:16 Hz
Время переключения, реверс

min:16 ms
Макс. позитивный тестовый импульс с логикой 0

min:2200 µs
Макс. негативный тестовый импульс с логикой 1

min:3700 µs
Минимальное количество поставки
