Описание
Пневмораспределитель Festo VL/O-3-3/4 — универсальный распределитель с односторонним пневматическим управлением. Устройство входит в семейство Tiger Classic — прочных и надежных распределителей с цельнометаллической конструкцией. Проверенные временем, обеспечивают стабильную и безотказную работу.
Основные характеристики
Производитель
Серия товара
VL-O
Наименование
Пневмораспределитель
Артикул
10049
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики

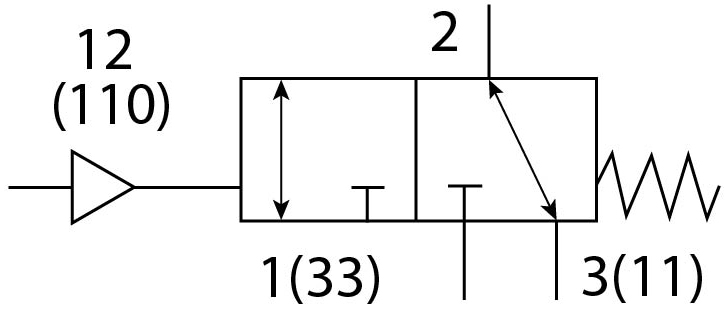

Количество линий и позиций
3/2 лин./поз
Рабочая позиция
Моностабильный
Функция распределителя
Нормально открытый или нормально закрытый
Тип управления
Пневматический
Тип конструкции
Тарельчатое седло
Тип пилотного управления
Прямого действия
Питание пилотного каскада
Внешний
Тип сброса
Механическая пружина
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
7500
Время включения
12 мс
Время выключения
35 мс
Направление потока
Реверсивный с ограничениями
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Тип электрического подключения
Электромагнитные катушки заказываются отдельно
Массо-габаритные и монтажные характеристики
Присоединение 1
3/4
Присоединение 2
3/4
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке
Любое
Ширина
68 мм
Присоединение 3
3/4
Подключение пилотного воздуха: 110
G1/4
Подвод пилотного воздуха 12
G1/4
Пневматическое присоединение, 11
G3/4
Пневматическое подключение, канал 33
G3/4
Условный проход
19 мм
Вес
1,200 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление
От 1 до 10 бар
Температура окружающей среды
От -10 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии
1 – Низкая стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Нет
