SVK-3-PK-3 Упор-щуп

Артикул : 12146
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: SVK
  • Тип оборудования: Сферическое седло

Description

Упор-щуп Festo SVK-3-PK-3 — упор-щуп с шариковым приводом. Применяется в качестве пневматического датчика: для проверки конечных положений и позиционирования пневмоцилиндров.

Ключевые особенности

Генераторы сигналов остановки серии SVK работают с фильтрованным сжатым воздухом (с маслом или без масла). Могут применяться в широком диапазоне температур (до +80 °С).

Оснащены ниппельным штуцером для подключения шлангов с внутренним диаметром 3 мм. Выполнены из нержавеющей стали, уплотнения — из нитриловой резины.

Основные характеристики
Производитель
Серия товара
Наименование
Упор-щуп
Артикул
12146
Группа
Генераторы стоп-сигналов
Тип оборудования
Распределители
Технические характеристики

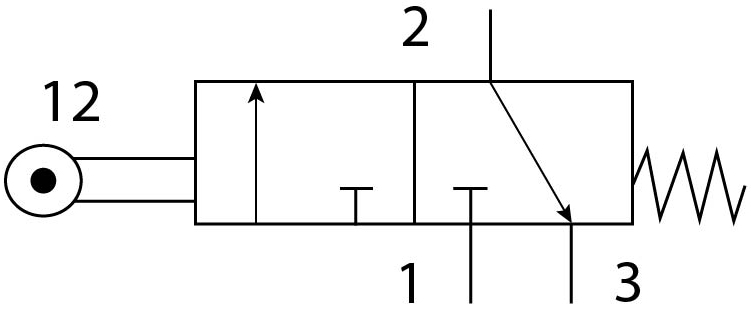

Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Моностабильный
Функция распределителя

Нормально закрытый
Тип управления

Механическое
Тип конструкции

Сферическое седло
Тип пилотного управления
Прямого действия
Тип сброса
Механическая пружина
Максимальный стандартный расход (л/мин)
50
Направление потока
Нереверсивный
Массо-габаритные и монтажные характеристики
Присоединение 1
3 мм
Присоединение 2
3 мм
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Присоединение 3
Не направленный
Условный проход

1,5 мм
Особенности материалов
Тип уплотнения
Мягкий
Замечания по материалу
Содержит PWIS вещества
Условия эксплуатации
Максимальное рабочее давление
8 бар
Температура окружающей среды

От -10 °C до +80 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Additional information

Weight 29 g
Dimensions 80.0000 × 12.0000 × 12.0000 mm
Функция распределителя

3/2 Н.З., моностабильный
Тип управления

механический
Тип конструкции

Сферическое седло
Тип сброса

механическая пружина
Тип уплотнения

мягкий
Положение при сборке

Любое
Тип пилотного управления

прямой
Направление потока

нереверсивный
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Тип крепления

со сквозным отверстием
Пневматическое подключение, канал 1

PK-3
Пневматическое подключение, канал 2

PK-3
Пневматическое подключение, канал 3

не направленный
Замечания по материалу

Содержит PWIS вещества
Серия

Путь к PDF документу

svk-3-pk-3_de.pdf
Рабочее давление

max:8 bar, min:-0,9 bar
Температура среды

max:80 °C, min:-10 °C
Температура окружающей среды

max:80 °C, min:-10 °C
Стандартный номинальный расход

min:50 l/min
Условный проход

min:1,5 mm
Минимальное количество поставки

Документация

Запасные части
