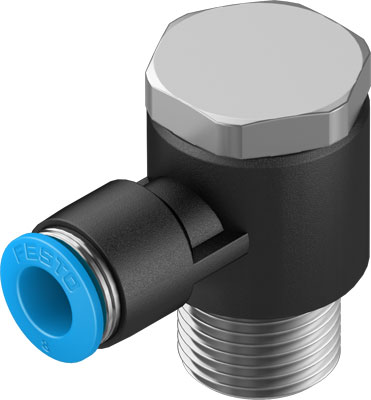

QSLV-3/8-8 Угловой штуцер с цанговым зажимом и резьбой

Артикул : 153091
В наличии
3D модель

  • Страна изготовления: Тайвань
  • Производитель: Festo
  • Серия товара: QSLV
  • Тип оборудования: Возвратно-поступательный принцип

Description

Цанговый угловой фитинг Festo, наружная резьба R3/8 с тефлоновым напылением и внешним 6-гранником, цанговый зажим под пневмошланг d=8 мм, условный проход 5,2 мм, рабочая температура -10°…+80°С, рабочее давление -0,95…14 бар. Ориентируемый на 360°.

Основные характеристики
Производитель
Серия товара
Наименование
Угольник
Артикул
153091
Группа
Стандартные
Тип оборудования
Фитинги
Массо-габаритные и монтажные характеристики
Присоединение 1
8 мм
Присоединение 2
3/8
Тип резьбы
R
Тип присоединения на входе
Цанга
Тип присоединения на выходе
Наружная резьба
Резьба
Наружная резьба
Положение при сборке

Любое
Конструкция фитинга
Угловой
Форма фитинга
L-образный
Конструкция резьбы

Поворотная на 360°
Тип монтажа

Внешний шестигранник
Условный проход

5,2 мм
Вес
54,5 г
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)

Материал отпускающего кольца
POM (Полиформальдегид)

Материал держателя шланга
Легированная сталь, нержавеющая

Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)

Замечания по материалу
Не содержит медь и тефлон
Тип уплотнения резьбового соединения
Покрытие
Условия эксплуатации
Максимальное рабочее давление
14 бар
Температура окружающей среды

От -10 °C до +80 °C
Рабочая среда

Сжатый воздух и вода
Примечание по рабочей среде

Возможна работа со смазкой
Пригодность для работы с вакуумом
Да
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Преимущества
Поворотный корпус и дисплей
Звезды пневматики
Нержавеющая сталь

Additional information

Weight 59.45 g
Dimensions 140.0000 × 35.0000 × 90.0000 mm
Размер

Стандарт
Тип уплотнения резьбового соединения

покрытие
Положение при сборке

Любое
Тип конструкции

Возвратно-поступательный принцип
Морская классификация

см. сертификат
Рабочая среда

Вода согласно декларации производитела на www.festo.com, Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде

Возможна работа со смазкой
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Пневматическое подключение, канал 1

Наружная резьба R3/8
Пневматическое подключение, канал 2

Для шлангов с наружным диаметром 8 мм
Цвет отпускающего кольца

голубой
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

PBT
Материал отпускающего кольца

POM
Материал уплотнения шлангка

NBR
Материал держателя шланга

Легированная сталь, нержавеющая
Серия

Путь к PDF документу

qs_ru.pdf
Полный диапазон температур рабочего давления

max:6 bar, min:-0,95 bar
Максимальное рабочее давление

14
Температура окружающей среды

max:80 °C, min:-10 °C
Условный проход

min:6 mm
Размер контейнера

min:10
Минимальное количество поставки
