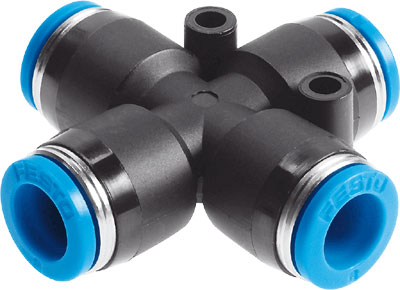

QSX-12 Х-образное соединение с цанговыми зажимами

Артикул : 153287
В наличии
3D модель

  • Страна изготовления: Тайвань
  • Производитель: Festo
  • Серия товара: QSX
  • Тип оборудования: Возвратно-поступательный принцип

Description

Фитинг цанговый крестообразный Festo QSX-12 — Х-образное соединение с цанговыми зажимами. Входит в состав стандартной серии фитингов Festo Quick Star (QS).

Ключевые особенности фитингов QSX

  • удобная цанговая конструкция. Позволяет быстро и просто монтировать фитинги. Шланг вставляется без дополнительного инструмента, для вытаскивания достаточно нажать на втулку;

  • цанга прочно держит шланг и не повреждает его поверхность. Материал цанги — нержавеющая сталь;

  • уплотнительное кольцо из нитриловой резины обеспечивает идеальную герметичность между фитингом и наружной поверхностью шланга.

Цанговые Х-образные фитинги QSX могут использоваться с пневматическими шлангами с наружным диаметром 8, 10 и 12 мм.

Корпус фитингов выполнен из PBT (полибутилентерефталата), отпускающее кольцо — из полиацетата. Материал держателя шланга — легированная нержавеющая сталь, уплотнения выполнены из нитриловой резины.

Основные характеристики
Производитель
Серия товара
Наименование
Крестовина
Артикул
153287
Группа
Стандартные
Тип оборудования
Фитинги
Массо-габаритные и монтажные характеристики
Присоединение 1
12 мм
Присоединение 2
12 мм
Тип присоединения на входе
Цанга
Тип присоединения на выходе
Цанга
Положение при сборке

Любое
Форма фитинга
X-образный
Количество выходов
3
Количество линий питания
1
Условный проход

7,5 мм
Вес
46 г
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)

Материал отпускающего кольца
POM (Полиформальдегид)

Материал держателя шланга
Легированная сталь, нержавеющая

Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
14 бар
Температура окружающей среды

От -10 °C до +80 °C
Рабочая среда

Сжатый воздух и вода
Примечание по рабочей среде

Возможна работа со смазкой
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Преимущества
Для высокого давления

Additional information

Weight 46.35 g
Dimensions 140.0000 × 110.0000 × 60.0000 mm
Размер

Стандарт
Положение при сборке

Любое
Тип конструкции

Возвратно-поступательный принцип
Морская классификация

см. сертификат
Рабочая среда

Вода согласно декларации производитела на www.festo.com, Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде

Возможна работа со смазкой
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Пневматическое подключение, канал 1

Для шлангов с наружным диаметром 12 мм
Пневматическое подключение, канал 2

Для шлангов с наружным диаметром 12 мм
Цвет отпускающего кольца

голубой
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

PBT
Материал отпускающего кольца

POM
Материал уплотнения шлангка

NBR
Материал держателя шланга

Легированная сталь, нержавеющая
Серия

Путь к PDF документу

qs_ru.pdf
Полный диапазон температур рабочего давления

max:6 bar, min:-0,95 bar
Максимальное рабочее давление

14
Температура окружающей среды

max:80 °C, min:-10 °C
Условный проход

min:7,5 mm
Размер контейнера

min:10
Кол-во выходов

min:3
Кол-во линий питания

min:1
Минимальное количество поставки
