CRGRLA-M5-B Дроссель с обратным клапаном

Артикул : 161403
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: CRGRLA

Description

Дроссель с обратным клапаном Festo CRGRLA-M5-B — дроссель в коррозионностойком исполнении. Дроссель имеют высокую стойкость к коррозии и кислотам.

Принцип работы и ключевые особенности

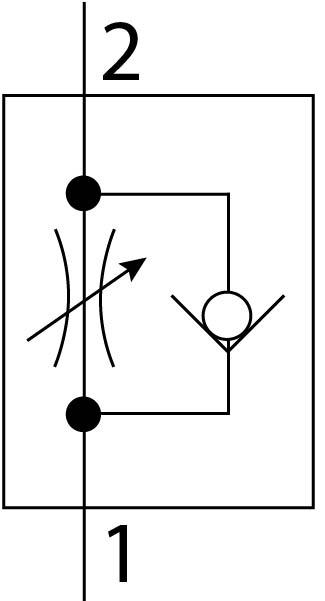

Дроссели с обратным клапаном CRGRLA регулируют поток воздуха только в одном направлении — на выходе из цилиндра, и с помощью этого позволяют регулировать скорость цилиндра. Подача воздуха без дросселирования и дросселирование на выхлопе создают необходимый перепад давления на поршне. Это обеспечивает плавное перемещение даже при больших нагрузках.

Дроссели серии CRGRLA работают с фильтрованным сжатым воздухом (с маслом или без масла).

Пустотелый болт, регулировочный винт и поворотный фитинг дросселей выполнен из легированной нержавеющей стали. Материалы уплотнений — фторкаучук и поливинилхлорид.

Основные характеристики
Производитель
Серия товара
Наименование
Дроссель
Артикул
161403
Группа
С обратным клапаном
Тип оборудования
Дроссели
Технические характеристики
Элемент настройки

Винт с головкой под шлиц
Стандартный расход через дроссель (л/мин)

165
Максимальный стандартный расход (л/мин)

95
Допустимый момент затяжки регулирующего винта
0,2 Нм
Функция дросселирования воздуха
В одном направлении
Максимальный стандартный расход через обратный клапан

От 77 до 95 л/мин
Стандартный расход через обратный клапан

От 140 до 150 л/мин
Массо-габаритные и монтажные характеристики
Присоединение 1
M5
Присоединение 2
M5
Тип присоединения на входе
Наружная резьба
Тип присоединения на выходе
Внутренняя резьба
Тип крепления
Резьбовой
Положение при сборке

Любое
Максимальный момент затяжки

1,5 Нм
Условный проход

2 мм
Вес
10,2 г
Особенности материалов
Материал уплотнения
FPM (Фторкаучук)
PVC
Материал регулировочного винта
Легированная сталь, нержавеющая

Материал поворотного фитинга
Легированная сталь, нержавеющая

Материал пустотелого болта
Легированная сталь

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0,2 бар
Температура рабочей среды

От -10 °C до +60 °C
Температура окружающей среды

От -20 °C до +80 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -10 °C до +40 °C

Additional information

Weight 12 g
Dimensions 30.0000 × 20.0000 × 20.0000 mm
Функция распределителя

Функция дросселирования в одном направлении
Пневматическое подключение, канал 1

M5
Пневматическое подключение, канал 2

M5
Элемент настройки

Винт с головкой под шлиц
Тип крепления

Резьбовой
Морская классификация

см. сертификат
Положение при сборке

Любое
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Безопасны для пищевых продуктов

См. Дополнительную информацию о материале
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

FPM, PVC
Материал пустотелого болта

Легированная сталь
Материал регулировочного винта

Легированная сталь, нержавеющая
Материал поворотного фитинга

Легированная сталь, нержавеющая
Серия

Путь к PDF документу

grx-vfo_ru.pdf
Стандартный расход в направлении обратного клапана

max:95 l/min, min:77 l/min
Рабочее давление

max:10 bar, min:0,2 bar
Температура окружающей среды

max:80 °C, min:-20 °C
Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi)

max:150 l/min, min:140 l/min
Температура хранения

max:40 °C, min:-10 °C
Температура среды

max:60 °C, min:-10 °C
Стандартный расход через дроссель

min:95 l/min
Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi)

min:165 l/min
Условный проход

min:2 mm
Макс. момент затяжки

min:1,5 Nm
Допустимый момент затяжки регулирующего винта

min:0,2 Nm
