VBNF-LBA-G14-Q8 Обратный клапан

Артикул : 1927027
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: VBNF

Описание

Обратный клапан Festo VBNF-LBA-G14-Q8 — управляемый обратный клапан с небольшой монтажной высотой. С пневматическим управлением и ручным сбросом давления.

Принцип работы и ключевые особенности

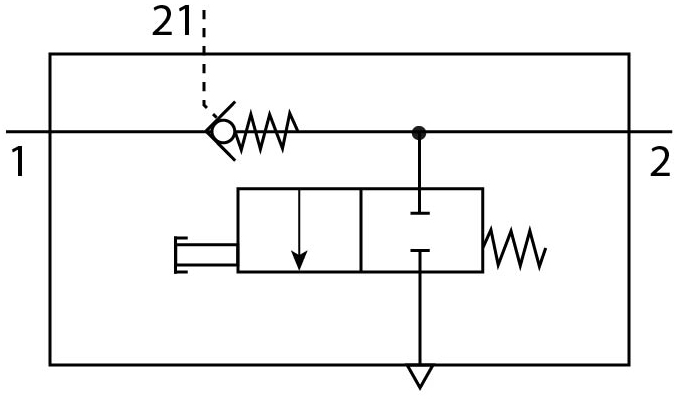

Принцип действия обратных клапанов серии VBNF: при подаче пилотного пневматического сигнала сжатый воздух проходит в цилиндр и из него. Если управляющий сигнал убрать, обратный клапан перестает выпускать воздух из цилиндра, и движение поршня прекращается. Встроенная функция ручного выхлопа позволяет вручную сбрасывать сжатый воздух из цилиндра.

Смонтированные клапаны этой серии могут поворачиваться на 360° по горизонтали.

Обратные клапаны серии VBNF работают с фильтрованным сжатым воздухом (с маслом или без масла).

Основные характеристики
Производитель
Серия товара
Наименование
Клапан обратный
Артикул
1927027
Группа
Обратные
Тип оборудования
Клапаны
Технические характеристики
Функция распределителя

Пилотный с обратным клапаном
Полный диапазон температур рабочего давления
0,2 … 10 бар
Тип приведения в действие, регулируемая функция обратного клапана
Пневматический
Возможность поворота
360° / поворот на больший угол недопустим
Функция ручного сброса
Толкающий
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар

1100 л/мин
Максимальный стандартный расход (л/мин)
620
Время включения
8 мс
Время выключения
11 мс
Направление потока
В одном направлении
Массо-габаритные и монтажные характеристики
Присоединение 1
1/4
Присоединение 2
8 мм
Тип резьбы
G
Тип присоединения на входе
Наружная резьба
Тип присоединения на выходе
Цанга
Тип крепления
Резьбовой
Положение при сборке

Любое
Номинальный момент затяжки

11 Нм
Подвод пилотного воздуха 21
QS-8
Вес
65,6 г
Допуск для номинального момента затяжки
± 20 %
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)

Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал отпускающего кольца
POM (Полиформальдегид)

Материал крышки
ES-BE
Материал пустотелого болта
Алюминиевый сплав

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0,2 бар
Температура рабочей среды

От -10 °C до +60 °C
Пилотное давление

От 2 до 10 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Преимущества
Большая пропускная способность
Поворотный корпус и дисплей
Малые габаритные размеры
Удобство эксплуатации

Детали

Вес 67.9 g
Габариты 125.0000 × 100.0000 × 20.0000 mm
Функция распределителя

пилотный с обратным клапаном
Пневматическое подключение, канал 1

QS-8
Пневматическое подключение, канал 2

G1/4
Подвод пилотного воздуха 21

QS-8
Тип крепления

Резьбовой
Материал корпуса

PBT
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Положение при сборке

Любое
Тип приведения в действие, регулируемая функция обратного клапана

пневматический
Функция ручного сброса

Толкающий
Возможность поворота

360° / поворот на больший угол недопустим
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Допуск для номинального момента затяжки

± 20 %
Материал крышки

ES-BE
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки

PBT
Материал уплотнений

NBR
Материал пустотелого болта

Алюминиевый сплав
Материал отпускающего кольца

POM
Серия

Путь к PDF документу

vbnf_enus.pdf
Рабочее давление

max:10 bar, min:0,2 bar
Пилотное давление

max:10 bar, min:2 bar
Температура окружающей среды

max:60 °C, min:-10 °C
Полный диапазон температур рабочего давления

max:10 bar, min:0,2 bar
Температура среды

max:60 °C, min:-10 °C
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар

min:1100 l/min
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар

min:620 l/min
Время выключения

min:11 ms
Время включения

min:8 ms
Номинальный момент затяжки

min:11 Nm
