HE-1/4-DB-MINI Распределитель плавного пуска

Артикул : 3563687
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: DB, HE-DB
  • Тип оборудования: Отсечной клапан

Description

Распределитель плавного пуска Festo HE-1/4-DB-MINI— клапан, предназначенный для подачи давления в систему и сброса сжатого воздуха из нее.

Конструкция и особенности клапанов HE-DB

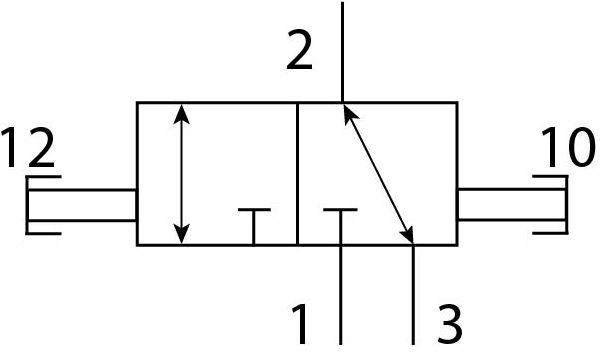

Конструктивно клапаны этой серии представляют собой 3/2 отсечный клапан с ручным управлением.

Клапаны подачи/сброса давления HE-DB Festo работают с фильтрованным сжатым воздухом или инертными газами. При этом сжатый воздух должен быть без масла.

Корпус клапанов этой серии выполнен из усиленного полиамида, материал уплотнений — фторкаучук.

Основные характеристики
Производитель
Серия товара
Наименование
Отсечной клапан
Артикул
3563687
Группа
Отсечные
Тип оборудования
Клапаны
Технические характеристики
Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Бистабильный

Тип управления

Ручное
Тип конструкции

Отсечной клапан
Тип пилотного управления
Прямого действия
Фиксатор привода
Замок (опционально)
Ручное дублирование
Нет
Функция быстрого выхлопа
Не дросселируемый
Стандартный номинальный расход 2-3
700 л/мин
Максимальный стандартный расход (л/мин)
2300
Значение B
0,8
Значение С
6,3
Массо-габаритные и монтажные характеристики
Присоединение 1
1/4
Присоединение 2
1/4
Тип резьбы
G
Тип крепления
Линейный монтаж. Со сквозным отверстием
Монтажный шаг

40 мм
Вес
66 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием

Тип уплотнения
Мягкий
Материал уплотнения
FPM (Фторкаучук)

Материал каретки
POM (Полиформальдегид)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0 бар
Оптимальные решения для

Для подготовки воздуха
Температура рабочей среды

От -5 °C до +50 °C
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инертные газы
Примечание по рабочей среде

Операция смазывания невозможна
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Комбинации блоков
Блок включения
Клапан вкл./выкл.
Тип устройства
Индивидуальное устройство
Преимущества
Для высокого давления

Additional information

Weight 90.06 g
Dimensions 70.0000 × 45.0000 × 45.0000 mm
Серия

,

Размер

Mini
Тип конструкции

Отсечной клапан
Тип управления

Ручное
Тип уплотнения

мягкий
Функция быстрого выхлопа

не дросселируемый
Фиксатор привода

Замок (опционально)
Ручное дублирование

Нет
Тип пилотного управления

прямой
Функция распределителя

3/2, бистабильный
Рабочая среда

Инертные газы, Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Операция смазывания невозможна
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Тип крепления

Линейный монтаж, со сквозным отверстием
Пневматическое подключение, канал 1

G1/4
Пневматическое подключение, канал 2

G1/4
Чистота воздуха на выходе

Инертные газы, Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Материал каретки

POM
Материал уплотнений

FPM
Материал корпуса

PA с армированием
Путь к PDF документу

d-start-up-exhaust-valves_enus.pdf
Operating pressure MPa

max:1 MPa, min:0 MPa
Рабочее давление

max:10 bar, min:0 bar
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Монтажный шаг

min:44 mm
значение С

min:6,3 l/sbar
значение b

min:0,8
Стандартный номинальный расход

min:2300 l/min
Стандартный номинальный расход 2-3

min:700 l/min
