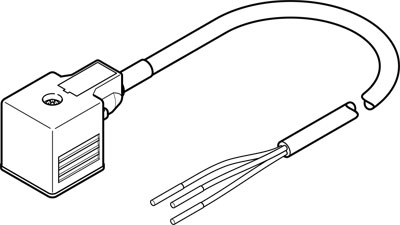

NEBV-A1W3F-P-K-0.6-N-LE3 Соединительный кабель

Артикул : 3679776
В наличии
3D модель

  • Страна изготовления: Чехия
  • Производитель: Festo
  • Серия товара: NEBV

Description

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
3679776
Группа
Соединительные кабели
Тип оборудования
Принадлежности
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
4 A
Подключение заземления
Имеется в наличии
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
3
Электрическое подключение 2, занятые контакты/провода
3
Дополнительные функции
Защитный кожух
Допустимое отклонение диаметра кабеля
± 0,3 мм
Примечание по классу защиты
В собранном состоянии
Электрические характеристики
Тип электрического подключения
Розетка разъема
Исполнение электрического подключения
Угловое

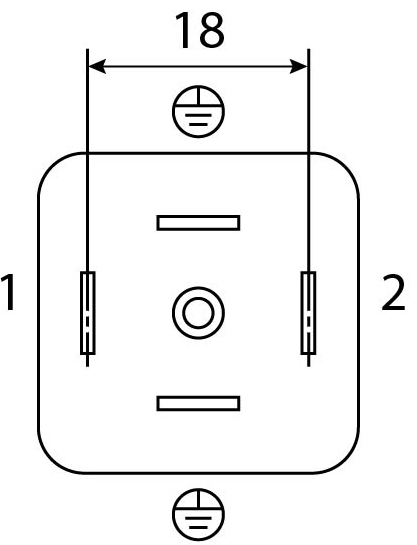

Расположение контактов
Тип А
Стандарт электрического подключения
По EN 175301-803
Количество контактов
4-пин
Структура кабеля
3×0,75
Диапазон рабочего напряжения
От 8 до 30 В DC/AC
Занятые контакты/провода
4
Номинальное рабочее напряжение
24 В DC/AC
Импульсная мощность
0,8 кВ
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
5,9 мм
Длина кабеля
0,6 м
Выход кабеля
Угловой
Тип монтажа электрического подключения
На электромагнитном распределителе с центральным винтом M3
Вес
80 г
Особенности материалов
Материал корпуса
TPE-U(PUR) (Термопластичный полиуретан)
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен )
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -25 до 80 °C
От -25 до 80 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
3
Атрибуты кабеля
Стандарт
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Авторизация
c CSA us (OL)
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Рабочий режим дисплея
Жёлтый светодиод
Преимущества
Звезды пневматики

Additional information

Weight 69 g
Dimensions 290.0000 × 90.0000 × 30.0000 mm
Авторизация

c CSA us (OL)
Рабочий режим дисплея

Жёлтый светодиод
Дополнительные функции

Защитный кожух
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Угловой
Электрическое подключение 1, технология подключения

Расположение контактов тип A на базе EN 175301-803
Электрическое подключение 1, тип монтажа

На электромагнитном распределителе с центральным винтом M3
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, тип подключения

Кабель
Электрическое подключение 2, технология подключения

Открытый конец
Подключение заземления

Имеется в наличии
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Допустимое отклонение диаметра кабеля

± 0,3 mm
Структура кабеля

3×0,75
Класс защиты

IP67
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

TPE-U(PUR)
Цвет корпуса

Черный
Материал изоляции

PP
Серия

Путь к PDF документу

nebv-a1w3_enus.pdf
Диапазон рабочего напряжения DC

max:30 V, min:18 V
Диапазон рабочего напряжения АС

max:30 V, min:18 V
Температура окружающей среды

max:80 °C, min:-25 °C
Температура окружающей среды

max:80 °C, min:-25 °C
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:3
Электрическое подключение 2, занятые контакты/провода

min:3
Номинальное рабочее напряжение DC

min:24 V
Номинальное рабочее напряжение АС

min:24 V
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:0,6 m
Диаметр кабеля

min:5,9 mm
