KM12-8GD8GS-2-PU Соединительный кабель

Артикул : 525617
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: KM12

Description

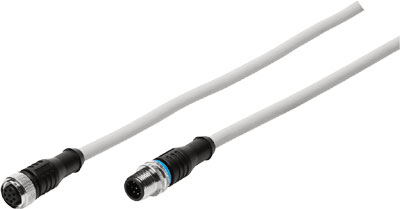

Соединительный кабель Festo KM12-8GD8GS-2-PU — соединительный кабель, предназначенный для подсоединения входа/выхода. С фиксацией с помощью накидной гайки.

Ключевые особенности соединительных кабелей KM12 Festo

  • не пригодны для прокладки в цепных рукавах;
  • применяются для подключения отдельных распределителей или датчиков.

Материал оплетки кабеля — термопластичный полиуретан, изоляция выполнена из высококачественного поливинилхлорида. Винтовой фиксатор выполнен из никелированной латуни, материал электрических контактов — никелированная позолоченная бронза.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
525617
Группа
Кабели
Технические характеристики
Допустимая токовая нагрузка при 40°C
2 A
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
8
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, тип монтажа
Фиксация винта
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Тип электрического подключения
Разъем с кабелем по EN 61076-2-101
Электрическое подключение
M12x1
Количество контактов
8-пин
Структура кабеля

8 x 0,25 мм² С защитой
Напряжение питания

От 0 до 30 В DC / От 0 до 30 В AC
Импульсная мощность

1,5 кВ
Класс защиты

IP68
Массо-габаритные и монтажные характеристики
Диаметр кабеля
6,2 мм
Длина кабеля

2 м
Тип монтажа

Фиксация винта
Выход кабеля
Прямой
Радиус изгиба, фиксированный монтаж кабеля
≥ 32 мм
Радиус изгиба

>= 64 мм
Вес
156 г
Особенности материалов
Материал уплотнения
FPM (Фторкаучук)
Материал электрического контакта
Никелированная и позолоченная Бронза
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Материал изоляции
PVC (Поливинилхлорид)
Материал винтового фиксатора
Никелированная латунь
Условия эксплуатации
Оптимальные решения для

Использования с датчиками и в модульных системах исполнительных механизмов.
Температура окружающей среды

От -25 до 80 °C
От 0 до 80 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
DIN 47100
EN 61076-2-101
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет оплетки кабеля
Серый

Additional information

Weight 137.8 g
Dimensions 100.0000 × 1.0000 × 100.0000 mm
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Фиксация винта
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, тип монтажа

Фиксация винта
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 32 mm
Радиус изгиба, гибкий монтаж кабеля

>= 64 mm
Допустимое отклонение диаметра кабеля

± 0,2 mm
Структура кабеля

8×0,25, С защитой
Класс защиты

IP67
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал винтового фиксатора

Brass, chrome-plated, Никелированная латунь
Материал уплотнений

NBR
Материал электрического контакта

Никелированная и позолоченная латунь
Материал изоляции

PP, TPE-U(PUR)
Серия

Путь к PDF документу

ect-inputs-outputs_ru.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-25 °C
Температура окружающей среды

max:80 °C, min:0 °C
Частота соединения

min:50
Электрическое подключение 1, количество контактов/проводов

min:8
Электрическое подключение 1, занятые контакты/провода

min:8
Электрическое подключение 2, количество контактов/проводов

min:8
Электрическое подключение 2, занятые контакты/провода

min:8
Номинальное рабочее напряжение DC

min:30 V
Допустимая токовая нагрузка при 40°C

min:2 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:2 m
Диаметр кабеля

min:6,2 mm
Номинальное сечение провода

min:0,25 mm2
