HGL-1/8-QS-6 Управляемый обратный клапан

Артикул : 530040
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: HGL

Описание

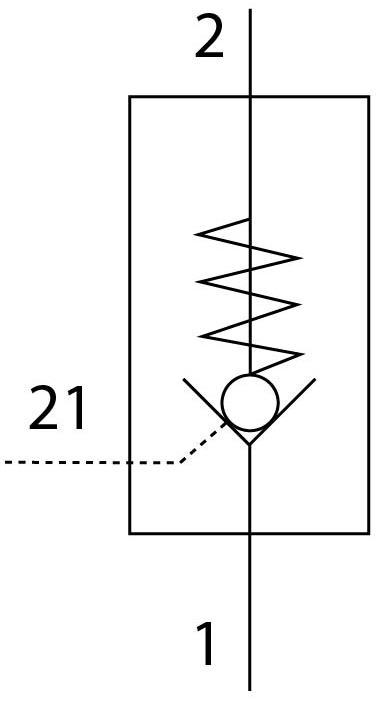

Управляемый обратный клапан Festo HGL-1/8-QS-6 — управляемый обратный клапан с возможностью пневматического управления. Клапан серии HGL полностью и постоянно блокируют поток сжатого воздуха в одном направлении. Заблокированный порт можно открыть с помощью пневматического сигнала управления.

Принцип работы и ключевые особенности обратных клапанов HGL

Сжатый воздух поступает в цилиндр и выходит обратно до тех пор, пока на клапан подается управляющий сигнал. Как только сигнал сбрасывается, клапан блокирует поток сжатого воздуха и останавливает движение штока поршня.

Возможен ручной сброс выхлопа с дополнительными принадлежностями.

Обратные клапаны HGL Festo имеют прочный дизайн и удобные вставные соединения, которые обеспечивают быструю и легкую установку.

Клапаны HGL работают с фильтрованным сжатым воздухом (с маслом или без масла). Корпус клапанов выполнен из цинковой отливки, уплотнения — из нитриловой резины.

Основные характеристики
Производитель
Серия товара
Наименование
Клапан обратный управляемый
Артикул
530040
Группа
Обратные
Тип оборудования
Клапаны
Технические характеристики
Функция распределителя

Пилотный с обратным клапаном
Тип управления

Пневмопривод
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар

400 л/мин
Максимальный стандартный расход (л/мин)
270
Направление потока
В одном направлении
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Присоединение 2
6 мм
Тип резьбы
G
Тип присоединения на входе
Наружная резьба
Тип присоединения на выходе
Цанга
Тип крепления
Резьбовой. С наружной резьбой
Положение при сборке

Любое
Номинальный момент затяжки

3,5 Нм
Подвод пилотного воздуха 21
M5
Вес
21,4 г
Допуск для номинального момента затяжки
± 10 %
Особенности материалов
Материал корпуса
Цинковая отливка
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал отпускающего кольца
POM (Полиформальдегид)

Материал поворотного фитинга
Цинковая штамповка

Материал пустотелого болта
Алюминиевый сплав
Анодированный
Материал невозвратной втулки
NBR (Бутадиен-нитрильный каучук)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0,5 бар
Температура рабочей среды

От -10 °C до +60 °C
Пилотное давление

От 2 до 10 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -10 °C до +60 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Морская классификация
См. сертификат
Преимущества
Звезды пневматики

Детали

Вес 24 g
Габариты 50.0000 × 35.0000 × 15.0000 mm
Функция распределителя

пилотный с обратным клапаном
Пневматическое подключение, канал 1

QS-6
Пневматическое подключение, канал 2

G1/8
Подвод пилотного воздуха 21

M5
Тип управления

пневматический
Тип крепления

Резьбовой, с наружной резьбой
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Морская классификация

см. сертификат
Положение при сборке

Любое
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Допуск для номинального момента затяжки

± 10 %
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR
Материал пустотелого болта

Алюминиевый сплав, Анодированный
Материал отпускающего кольца

POM
Материал невозвратной втулки

NBR
Материал поворотного фитинга

Цинковая штамповка
Серия

Путь к PDF документу

hgl_ru.pdf
Operating pressure MPa

max:1 MPa, min:0,05 MPa
Рабочее давление

max:10 bar, min:0,5 bar
Pilot pressure MPa

max:1 MPa, min:0,2 MPa
Пилотное давление

max:10 bar, min:2 bar
Pilot pressure

max:145 psi, min:29 psi
Температура окружающей среды

max:60 °C, min:-10 °C
Температура хранения

max:60 °C, min:-10 °C
Температура среды

max:60 °C, min:-10 °C
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар

min:400 l/min
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар

min:270 l/min
Номинальный момент затяжки

min:35 Nm
