Description
Распределитель с электроуправлением Festo JMFH-5-1/4-S-EX — универсальный распределитель клапанного типа с двусторонним электромагнитным управлением. Входит в состав семейства Tiger Classic — надежных и прочных цельнометаллических распределителей Festo. Применяется в различных отраслях промышленности для управления потоками сжатого воздуха и автоматизации процессов на производственных линиях.
Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
535916
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики

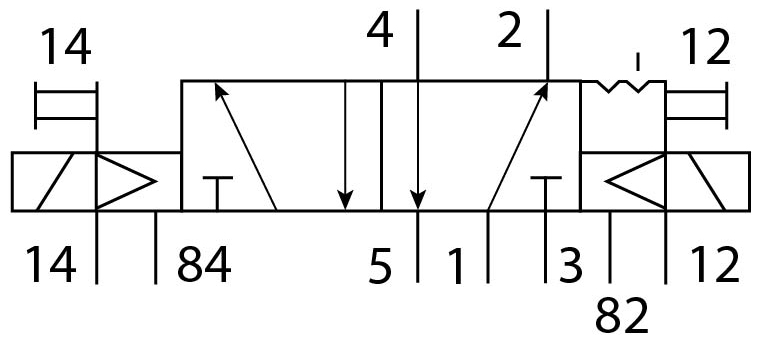

Количество линий и позиций
5/2 лин./поз
Рабочая позиция
Бистабильный
Тип управления
Электромагнитный
Тип конструкции
Тарельчатое седло
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
1100
Время переключения, реверс
11 мс
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Тип электрического подключения
Электромагнитные катушки заказываются отдельно
Тип катушки
F
Максимальная частота переключения
25 Гц
Класс защиты
IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
1/4
Присоединение 2
1/4
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке
Любое
Монтажный шаг
32 мм
Размер клапана
30,5 мм
Ширина
30,5 мм
Присоединение 3
G1/4
Присоединение 4
G1/4
Присоединение 5
G1/4
Подвод пилотного воздуха 12
M5
Подвод пилотного воздуха 14
M5
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Присоединение продувочного канала
M5
Условный проход
7 мм
Вес
530 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
TPE-U(PU) (Термопластичный полиуретан)
TPE-U(PU) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление
От 1,2 до 8 бар
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
c 130°C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
c T4
Взрывобезопасная температура окружающей среды
-5°C ≤ Ta ≤ +40°C
Обозначение CE
В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии
1 – Низкая стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Нет
