JDH-5-1/4-EX Пневмораспределитель

Артикул : 536039
В наличии
3D модель

  • Страна изготовления: Китай
  • Производитель: Festo
  • Серия товара: JDH
  • Тип оборудования: Тарельчатое седло

Description

Пневмораспределитель Festo JDH-5-1/4-EX — универсальный распределитель из семейства Tiger Classic с двусторонним пневматическим управлением и доминирующим сигналом. Применяется для управления потоками сжатого воздуха и автоматизации процессов на производственных линиях. Прочный и надежный распределитель в цельнометаллическом исполнении.

Основные характеристики
Производитель
Серия товара
Наименование
Пневмораспределитель
Артикул
536039
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики
Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Бистабильный
Тип управления

Пневматический
Тип конструкции

Тарельчатое седло
Тип пилотного управления
Прямого действия
Питание пилотного каскада
Внешний
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
1100
Время переключения, реверс
12 мс
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Максимальная частота переключения
12 Гц
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
1/4
Присоединение 2
1/4
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке

Любое
Монтажный шаг

32 мм
Размер клапана
30,5 мм
Ширина
30,5 мм
Присоединение 3
G1/4
Присоединение 4
G1/4
Присоединение 5
G1/4
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Присоединение продувочного канала
M5
Условный проход

7 мм
Вес
330 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
TPE-U(PU) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Пилотное давление

От 2,3 до 10 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
c 130°C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
c T4
Взрывобезопасная температура окружающей среды
-10°C ≤ Ta ≤ +60°C
Обозначение CE

В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Нет
Преимущества
Высокая прочность
Большая пропускная способность

Additional information

Weight 371.94 g
Dimensions 150.0000 × 20.0000 × 30.0000 mm

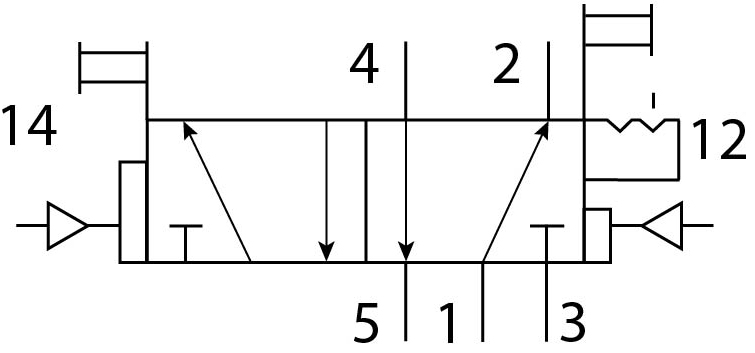

Функция распределителя

5/2 бистабильный с доминирующим сигналом
Тип управления

пневматический
Тип конструкции

Тарельчатое седло
Класс защиты

IP65
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX Газ

II 2G
Категория ATEX Пыль

II 2D
Взрывозащита типа "Газ"

Ex h IIC T4 Gb
Врывозащита типа "Пыль"

Ex h IIIC T130°C Db
Взрывобезопасная температура окружающей среды

-10°C <= Ta <= +60°C, 10c
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Тип пилотного управления

прямой
Питание пилотного каскада

внешний
Направление потока

нереверсивный
Overlap

Underlap
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Тип крепления

на мколлекторной плите, Опция, со сквозным отверстием
Присоединение продувочного канала

M5
Подвод пилотного воздуха 12

G1/8
Подвод пилотного воздуха 14

G1/8
Пневматическое подключение, канал 1

G1/4
Пневматическое подключение, канал 2

G1/4
Пневматическое подключение, канал 3

G1/4
Пневматическое присоединение, канал 4

G1/4
Пневматическое присоединение, канал 5

G1/4
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR, TPE-U(PU)
Материал корпуса

Алюминиевое литье под давление
Серия

Рабочее давление

max:8 bar, min:0 bar
Пилотное давление

max:10 bar, min:2,3 bar
Температура хранения

max:60 °C, min:-20 °C
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:60 °C, min:-10 °C
Ширина

min:30,5 mm
Стандартный номинальный расход

min:1100 l/min
Условный проход

min:7 mm
Монтажный шаг

min:32 mm
Макс. частота переключения

min:12 Hz
Время переключения, реверс

min:12 ms
Минимальное количество поставки

Запасные части
