SIED-M12NB-ZS-K-L Датчик положения

Артикул : 538268
В наличии
3D модель

  • Страна изготовления: Чехия
  • Производитель: Festo
  • Серия товара: SIED

Description

Датчик положения Festo SIED-M12NB-ZS-K-L — круглые бесконтактные датчики положения для постоянного и переменного тока. Со стандартным расстоянием срабатывания.

Принцип работы

Индуктивные датчики — генераторы сигналов, которые бесконтактно реагируют на перемещения рабочих органов машин, роботов, конвейерных систем и других объектов, вырабатывая электрические сигналы. Имеют встроенный осциллятор, который создает высокочастотное магнитное поле. Все токопроводящие объекты, которые проходят или остаются в этом поле, обнаруживаются индуктивными датчиками.

Датчики такого типа имеют ряд преимуществ:

  • нет механического износа (бесконтактная работа, отсутствие механических чувствительных элементов). В результате — большой ресурс работы и долгий срок службы;
  • нет поломок из-за загрязнения или подгорания контактов;
  • нет дребезга контактов и в результате ошибочных срабатываний;
  • высокая частота переключения;
  • стойкость к вибрациям;
  • полностью герметичные с высокой степенью защиты.

Ключевые особенности индуктивных датчиков SIED

  • экономичное решение с корпусом из усиленного пластика, стойкого к коррозии;
  • доступны варианты исполнения с корпусом из металла или полиамида;
  • для постоянного и переменного напряжения;
  • одобрены для применения в пищевой и упаковочной промышленности;
  • оснащены светодиодной индикацией рабочего состояния.

Корпус датчиков SIED выполнен из усиленного полиамида или никелированной латуни. Материал оплетки кабеля — поливинилхлорид или полиуретан.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик положения
Артикул
538268
Группа
Датчики
Технические характеристики
Измеряемая величина

Положение
Метод измерения

Индуктивный
Передаточное число
Алюминий = 0,6
Нержавеющая сталь, St 18/8 = 0.9
Медь = 0,5
Латунь = 0,6
Сталь, St 37 = 1,0
Расстояние срабатывания

4 мм
Гарантированная дистанция переключения
3,24 мм
Гистерезис

От 0,03 до 0,88 мм
Точность повторения
0,2 мм
Линейная частота
50 Гц
Тип установки
Не промывать
Электрические характеристики
Тип электрического подключения
Кабель
Количество контактов
2-жильный
Минимальный ток нагрузки
5 мА
Напряжение питания

От 20 до 320 В DC / От 20 до 265 В AC
Электрическое состояние выхода

Н. О. контакт

Максимальный выходной ток

200 мА
Максимальная частота переключения

900 Гц (DC) 25 Гц (AC)
Холостой ток
<= 1,5 мА
Падение напряжения

<= 8 В
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С контргайкой
Размер
M12
Длина кабеля

2,5 м
Момент затяжки

10 Нм
Форма датчика

Цилиндрическая
Вес
90 г
Особенности материалов
Материал корпуса
Латунь PA (Полиамид) Никелирование
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PVC (Поливинилхлорид)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -25 °C до +85 °C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Защита от короткого замыкания

Нет
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Рабочий режим дисплея

Жёлтый светодиод
Преимущества
Высокая стойкость к коррозии
Широкий диапазон температур
IP67

Additional information

Weight 96.4 g
Dimensions 120.0000 × 20.0000 × 70.0000 mm
Проект

Круглый

Соответствует стандарту

EN 60947-5-2

Авторизация

c UL us – Listed (OL), RCM Mark

Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по оборудованию низкого напряжения, в соответствии с директивой EU по электромагнитной совместимости EMC

Замечания по материалу

Не содержит медь и тефлон

Принцип измерения

Индуктивный

Передаточное число

Алюминий = 0,6, Латунь = 0,6, Медь = 0,5, Нержавеющая сталь, St 18/8 = 0.9, Сталь, St 37 = 1,0

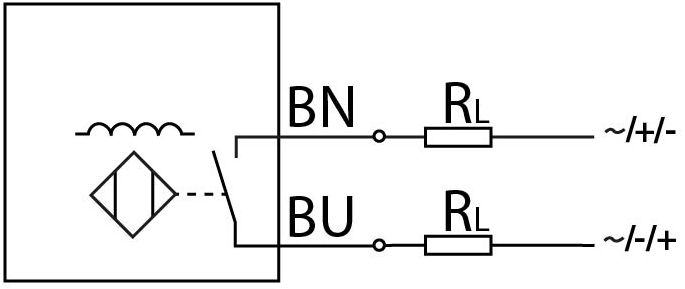

Выход переключателя

Неконтактный 2-проводной

Функция переключающего элемента

Нормально разомкнутый контакт

Падение напряжения
Защита от короткого замыкания

Нет

Холостой ток
Защищен от смены полярности

для всех электрических соединений

Электрическое подключение

2-жильный, Кабель

Материал оплетки кабеля

TPE-U(PUR)

Материал изоляции

PVC

Размер

M12

Тип крепления

с контргайкой

Тип установки

не промывать

Материал корпуса

PA, Латунь, Никелирование

Рабочий режим дисплея

Жёлтый светодиод

Класс защиты

IP67

Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии

Серия

Путь к PDF документу

siex_ru.pdf

Температура окружающей среды

max:85 °C, min:-25 °C

Гистерезис

max:0,88 mm, min:0,03 mm

Диапазон рабочего напряжения АС

max:265 V, min:20 V

Диапазон рабочего напряжения DC

max:320 V, min:20 V

Температура окружающей среды

max:50 °C, min:-5 °C

Номинальная дистанция переключения

min:4 mm

Гарантированная дистанция переключения

min:3,24 mm

Точность повторения

min:0,2 mm

Макс. частота переключения, DC

min:900 Hz

Макс. частота переключения, АC

min:25 Hz

Макс. выходной ток

min:200 mA

Минимальный ток нагрузки

min:5 mA

Линейная частота

min:50 Hz

Длина кабеля

min:2,5 m

Момент затяжки

min:10 Nm
