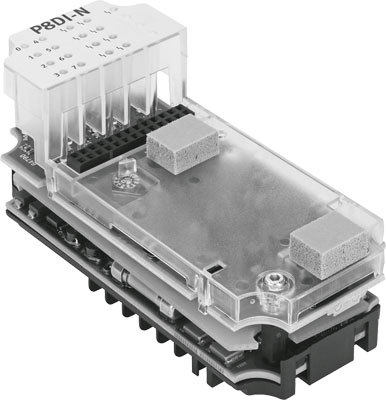

CPX-P-8DE-N Входной модуль

Артикул : 565933
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: CPX

Description

Основные характеристики
Производитель
Серия товара
Наименование
Входной модуль
Артикул
565933
Группа
Для CPX-P
Технические характеристики
Кол-во входов
8
Диагностика
– Обрыв кабеля по каналу
– Нарушение граничных значений по каналу
– Короткое замыкание на канал
– Ошибка параметризации
Время колебаний на входе
3 мс (0 мс, 10 мс, 20 мс, параметризуемые)
Защита (при коротком замыкании)
На канал
Элементы управления
DIL переключатели
Электрическая развязка канал – внутренняя шина
Да
Собственное потребление тока при рабочем напряжении
Типично 75 мА
Электрическая развязка, канал-канал
Нет
Уровень переключения
По EN 60947-5-6
Входные характеристики
По EN 60947-5-6
Дополнительные функции
Измерение частоты
Работа счетчика
Параметры конфигурации
– Формат данных
– Время задержки входа на канал
– Функция входа на канал
– Заменяемое значение в случае диагностики на канал
– Время удлиннения сигнала на канал
– Время счета на канал
– Мониторинг граничных значений на канал
_ Мониторинг короткого замыкания на канал
– Мониторинг параметров
– Конфигурация счетчика на канал
– Верхняя граница, на канал
– Нижнее граничное значение на канал
Контроль обрыва провода / канала
Поддержание напряжения питания при сбое
20 мс
Светодиодные индикаторы
– 1 группа диагностики
– 8 каналов с диагностикой
– 8 каналов с определение статуса
Электрические характеристики
Допустимые колебания напряжения
± 25 %
Номинальное рабочее напряжение DC
24 В
Остаточная пульсация
0,4 Vss
Класс защиты

В зависимости от блока подсоединений
Массо-габаритные и монтажные характеристики
Тип крепления
На соединительном модуле CPX-M-GE..
Монтажный шаг

50 мм
Размеры W x L x H
(вкл.связывающий блок и разъем)
50 мм x 107 мм x 70 мм
Вес
100 г
Интерфейс
Максимальная длина линии
200 м
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
PC (Поликарбонат)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -5 °C до +50 °C
Относительная влажность воздуха
95%
Не конденсирующий
Температура хранения
От -20 °C до +70 °C
Защищен от смены полярности
Для рабочего напряжения

Additional information

Weight 115 g
Dimensions 170.0000 × 70.0000 × 70.0000 mm
Размеры W x L x H

(вкл.связывающий блок и разъем), 50 mm x 107 mm x 70 mm
Диагностика

Limit violation per channel, Short circuit per channel, Wire break per channel, ошибка параметризации
Параметры конфигурации

Counter configuration per channel, Data format, Gate time per channel, Input debounce time per channel, Input function per channel, Lower limit value per channel, Monitoring limit values per channel, Monitoring parameters, Monitoring short circuit per channel, Monitoring wire break/channel, Replacement value in diagnostics case per channel, Signal extension time per channel, Upper limit value per channel
Защищен от смены полярности

для рабочего напряжения
Дополнительные функции

Измерение частоты, Работа счетчика
Элементы управления

DIL переключатели
Светодиодные индикаторы

1 group diagnostics, 8 channel diagnostics, 8 channel status
Время колебаний на входе

3 мс (0 мс, 10 мс, 20 мс, параметризуемые)
Защита (при коротком замыкании)

На канал
Собственное потребление тока при рабочем напряжении

Типично 75 мА
Электрическая развязка канал - внутренняя шина

Да
Электрическая развязка, канал-канал

Нет
Остаточная пульсация

0,4 Vss
Уровень переключения

По EN 60947-5-6
Допустимые колебания напряжения

+/- 25 %
Относительная влажность воздуха

95 %, не конденсирующий
Класс защиты

В зависимости от блока подсоединений
Входные характеристики

По EN 60947-5-6
Макс. длина линии

200 m
Тип крепления

На соединительном модуле CPX-M-GE..
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

PA с армированием, PC
Серия

Путь к PDF документу

cpx-p_enus.pdf
Температура хранения

max:70 °C, min:-20 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Монтажный шаг

min:50 mm
Кол-во входов

min:8
Номинальное рабочее напряжение DC

min:24 V
Поддержание напряжения питания при сбое

min:20 ms
Минимальное количество поставки
