VOFA-L26-T32C-M-G14-1C1-APP Блок управления

Артикул : 574011
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VOFA
  • Тип оборудования: Золотниковый

Description

Блок управления Festo VOFA-L26-T32C-M-G14-1C1-APP — блок распределителей, предназначен для управления узлами с дополнительными требованиями к безопасности (могут применяться в машиностроении).

Ключевые особенности блоков управления VOFA

Доступны в качестве децентрализованной версии с индивидуальным электрическим и пневматическим подключением. Или же могут интегрироваться в пневмоостров VTSA/VTSA-F.

Блоки VOFA оснащаются распределителями VSVA. Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла).

Тип конструкции — золотниковый клапан.

Основные характеристики
Производитель
Серия товара
Наименование
Блок управления
Артикул
574011
Группа
Для специфических применений
Тип оборудования
Распределители
Технические характеристики

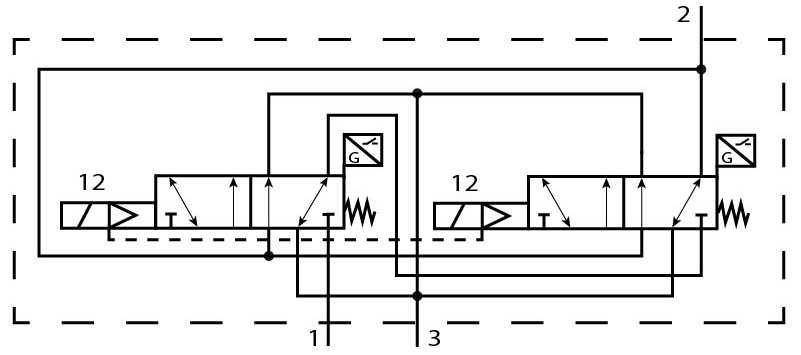

Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Моностабильный

Функция распределителя

Нормально закрытый
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Принцип измерения
Индуктивный
Стандартный расход на выхлоп 6 -> 0 бар
2,650 л/мин
Тип пилотного управления
Непрямого действия
Выход переключателя
PNP
Питание пилотного каскада
Внутренний
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
1050
Время включения
24 мс
Время выключения
54 мс
Опрос позиции переключения
Нормальное положение с датчиком
Отображение статуса переключения датчика
LED
Максимальное поле магнитной интерференции
60 мТ
Расход на выхлоп распределителя в случае ошибки
1.050 л/мин
Время включения распределитель – датчик
58 мс
Время выключения распределитель – датчик
11 мс
Уровень звукового давления
85 дБ(А)
Датчик сопротивления короткого замыкания
Пульсирующий
Датчик тока холостого хода
<= 10 мА
Направление потока
Нереверсивный
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
800 мкс
Позитивный тестовый импульс с логикой 0
1000 мкс
Электрические характеристики
Мощность катушки
1.8 Вт
Расположение контактов
Тип С
Стандарт электрического подключения
По EN 175301-803
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
-15 % / +10 %
Подключение датчика
Разъем 3-пин M8x1
Диапазон рабочего напряжения датчика
От 10 до 30 В DC
Максимальный выходной ток датчика
200 мА
Максимальная частота переключения датчика
5,000 Гц
Остаточная пульсация датчика
± 10 %
Падение напряжения датчика
<= 2 В
Электрическая безопасность
Без заземления
Класс защиты

IP65 NEMA 4
Массо-габаритные и монтажные характеристики
Присоединение 1
1/4
Присоединение 2
1/4
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Ширина
65 мм
Присоединение 3
1/4
Вес
1,134 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
PA (Полиамид)
Тип уплотнения
Мягкий
Материал уплотнения
FPM (Фторкаучук) HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Материал винтов
Гальванизированная сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
3 бар
Пилотное давление

От 3 до 10 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Защита датчика от переполюсовки
Для всех электрических соединений
Пригодность для работы с вакуумом
Нет
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
В соответствии с директивой EU по машиностроению
Номинальная высота использования выше уровня моря
1000 м в соответствии с VDE 0580
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Соответствует стандарту
EN 60947-5-2
Сертификационный департамент
IFA 1204006
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Защита от прямого и непрямого контакта
PELV Защищено по EN 60950/IEC 950
Дополнительные характеристики
Функция безопасности
Выхлоп
Манипуляция/защита при запуске
Уровень представления (PL)
Vent/up по Категории 4, PL e
Защита работы, защита от неожиданного запуска, до Категории 4, Уровень производительности е
Защита от перекрытия
Да
Отображение статуса сигнала
С принадлежностями
Преимущества
Большой рабочий ресурс
Высокая прочность

Additional information

Weight 1444 g
Dimensions 160.0000 × 150.0000 × 110.0000 mm
Функция распределителя

3/2 Н.З., моностабильный
Тип управления

электрический
Тип конструкции

Золотниковый
Тип сброса

механическая пружина
Класс защиты

IP65, NEMA 4
Авторизация

c UL us – Recognized (OL)
KC mark

KC-EMV
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по машиностроению, в соответствии с директивой EU по электромагнитной совместимости EMC
Сертификационный департамент

UL MH19482
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Соответствует стандарту

EN 60947-5-2
Ручное дублирование

Нет
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

Внутренний
Направление потока

нереверсивный
Принцип измерения

Индуктивный
Overlap

Positive overlap
Защита датчика от переполюсовки

Для всех электрических соединений
Функция безопасности

Выхлоп, Манипуляция/защита при запуске
Уровень представления (PL)

Vent/up по Категории 4, PL e, Защита работы, защита от неожиданного запуска, до Категории 4, Уровень производительности е
Примечания по динамизации усилия

Частота переключения как минимум раз в неделю
Отображение статуса сигнала

с принадлежностями
Опрос позиции переключения

Нормальное положение с датчиком
Отображение статуса переключения датчика

LED
Пригодность для работы с вакуумом

Нет
Рабочий цикл

100 %
Выход переключателя

PNP
Характеристики катушки

24 V DC: 1.8 W
Допустимые колебания напряжения

-15 % / +10 %
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Макс. поле магнитной интерференции

60 mT
Защита от прямого и непрямого контакта

Protective extra-low voltage with safe disconnection (PELV), Защищено по EN 60950/IEC 950
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Nominal altitude of use

1000 м в соответствии с VDE 0580
Датчик сопротивления короткого замыкания

Пульсирующий
Датчик тока холостого хода
Остаточная пульсация датчика

± 10 %
Падение напряжения датчика
Электрическое подключение

Без заземления, по EN 175301-803, Расположение контактов тип С по EN 175301-803
Подключение датчика

3-пин, M8x1, Разъем
Тип крепления

со сквозным отверстием
Пневматическое подключение, канал 1

G1/4
Пневматическое подключение, канал 2

G1/4
Пневматическое подключение, канал 3

G1/4
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

FPM, HNBR, NBR
Материал корпуса

PA, Алюминиевое литье под давление
Материал винтов

Гальванизирован, Сталь
Функция переключающего элемента

Нормально замкнутый контакт
Серия

Путь к PDF документу

vofa_enus.pdf
Рабочее давление

max:10 bar, min:3 bar
Пилотное давление

max:10 bar, min:3 bar
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Диапазон рабочего напряжения датчика, DC

max:30 V, min:10 V
Ширина

min:65 mm
Стандартный номинальный расход

min:1050 l/min
Standard flow rate exhaust 0.6->0 MPa (6->0 bar, 87->0 psi)

min:2650 l/min
Standard flow rate exhaust 0.6->0 MPa (6->0 bar, 87->0 psi) in the event of a fault

min:1050 l/min
Время выключения

min:54 ms
Время включения

min:24 ms
Время включения распределитель - датчик

min:58 ms
Время выключения распределитель - датчик

min:11 ms
Макс. позитивный тестовый импульс с логикой 0

min:1000 µs
Макс. негативный тестовый импульс с логикой 1

min:800 µs
Уровень звукового давления

min:85 dB(A)
Макс. выходной ток датчика

min:200 mA
Макс. частота переключения датчика

min:5000 Hz
Минимальное количество поставки
