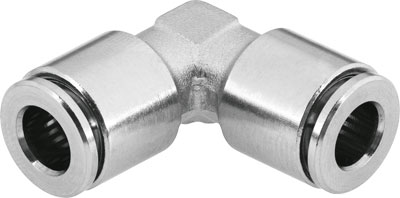

NPQH-L-Q12-E-P10 Угловое соединение с цанговым зажимом

Артикул : 578274
В наличии
3D модель

  • Страна изготовления: Италия
  • Производитель: Festo
  • Серия товара: NPQH
  • Тип оборудования: Возвратно-поступательный принцип

Description

Угольник цанговый прямой Festo NPQH-L-Q12-E-P10 — полностью металлический фитинг, изготовленный из никелированной латуни. Применяется для подключения шлангов в пневматических системах.

Ключевые особенности фитингов NPQH

  • удобная цанговая конструкция. Шланг вставляется свободно (без дополнительного инструмента), для вытаскивания шланга необходимо нажать на втулку;

  • уплотнительное кольцо обеспечивает идеальную герметичность между фитингом и поверхностью шланга;
  • высокая стойкость к коррозии;
  • стойкие к химикатам;
  • пригодны для применения в оборудовании пищевой промышленности;
  • высокая стойкость к температуре и давлению.

Цанговые фитинги NPQH могут использоваться с пневматическими шлангами с наружным диаметром 4, 6, 8, 10, 12 и 14 мм.

Корпус фитингов и отпускающее кольцо выполнены из никелированной латуни, держатель шланга — из легированной нержавеющей стали. Материал резьбового уплотнения и уплотнения шланга — фторкаучук.

Варианты исполнений

Цанговые фитинги этой серии доступны в большом количестве вариантов исполнений:

  • прямые штуцеры с наружной резьбой и внешним шестигранником;
  • прямые, с внутренней резьбой и внешним шестигранником;
  • прямые со вставной втулкой;
  • цанговый штуцер с наружной резьбой и внутренним шестигранником;
  • цанговые соединения с редуцированием или без;
  • вставная втулка;
  • проходное соединение;
  • угловые поворотные штуцеры, в стандартном варианте или удлиненной конструкцией;
  • Т-образные поворотные штуцеры;
  • Y-образные соединения.
Основные характеристики
Производитель
Серия товара
Наименование
Угольник
Артикул
578274
Группа
Из никелированной латуни
Тип оборудования
Фитинги
Массо-габаритные и монтажные характеристики
Присоединение 1
12 мм
Присоединение 2
12 мм
Тип присоединения на входе
Цанга
Тип присоединения на выходе
Цанга
Положение при сборке

Любое
Конструкция фитинга
Прямой
Форма фитинга
L-образный
Условный проход

11 мм
Вес
48,6 г
Особенности материалов
Материал корпуса
Никелированная латунь

Материал отпускающего кольца
Никелированная латунь

Материал держателя шланга
Легированная сталь, нержавеющая

Материал уплотнения шланга
FPM (Фторкаучук)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
20 бар
Температура окружающей среды

От 0 °C до +150 °C
Рабочая среда

Сжатый воздух и вода
Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Примечание по рабочей среде

Возможна работа со смазкой
Сопротивление коррозии

3 – Высокая стойкость к коррозии
Преимущества
Стойкие к гидролизу
Высокая стойкость к коррозии
Одобрены для пищевой промышленности
Стойкие к химикатам
Широкий диапазон температур
