SPTW-P100R-G14-VD-M12 Датчик давления

Артикул : 8000117
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: SPTW

Description

Датчик давления Festo SPTW-P100R-G14-VD-M12 — датчик для измерения относительного давления. Имеет прочную конструкцию без уплотнений: измеритель и интерфейсы в нержавеющем корпусе.

Варианты исполнений с разным методом измерения:

  • пьезорезистивный датчик давления;
  • датчик давления с тонкой металлической мембраной.

Ключевые особенности датчиков давления SPTW

  • комбинированное измерение давления/вакуума для газообразных и жидких сред;
  • высокая стойкость к средам и коррозии.

Рабочая среда датчиков SPTW — сжатый воздух, нейтральные жидкости и газообразные среды.

Корпус датчиков SPTW выполнен из полиамида, VMQ (силиконовый каучук) и легированной нержавеющей стали.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик давления
Артикул
8000117
Группа
Датчики
Технические характеристики
Диапазон измерения давления

От 0 до 100 бар
Измеряемая величина

Давление
Метод измерения

Тензометрический
Тип измеряемого давления

Избыточное
Выходной сигнал

Аналоговый
Точность повторения
0,1% FS
Диапазон перегрузки

200 бар
Ошибка линейности
0,5% FS
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Диапазон сигнала
От 0,1 до 10 В
Количество контактов
4-пин
Напряжение питания

От 14 до 30 В DC
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С внутренней резьбой. С принадлежностями
Положение при сборке

Любое
Вес
80 г
Подключение к среде
G1/4
Метрологические характеристики
Точность, полный диапазон измеряемой величины
1 % FS
Особенности материалов
Материал корпуса
PA (Полиамид) VMQ (силикон) Нержавеющая легированная сталь
Материалы в контакте со средой
Легированная сталь, нержавеющая
Материал корпуса разъема
PA (Полиамид)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Газообразных и жидких сред
Температура рабочей среды

От 0 °C до +80 °C
Температура окружающей среды

От 0 °C до +80 °C
Рабочая среда

Сжатый воздух, вода, жидкость, газообразная среда
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии

4 – Очень высокая стойкость к коррозии
Защита от короткого замыкания

Да
Защищен от смены полярности

Для рабочего напряжения
Стандарты
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Тип дисплея

Без дисплея
Преимущества
Высокая стойкость к коррозии
IP67

Additional information

Weight 191.64 g
Dimensions 170.0000 × 90.0000 × 50.0000 mm
Авторизация

c UL us – Listed (OL), RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Измеряемая величина

Избыточное давление
Метод измерения

Датчик давления с тонкой металлической мембраной
Рабочая среда

Газообразная среда, Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], Среда
Аналоговый выход

0,1 – 10 V
Защита от короткого замыкания

Да
Защищен от смены полярности

для рабочего напряжения

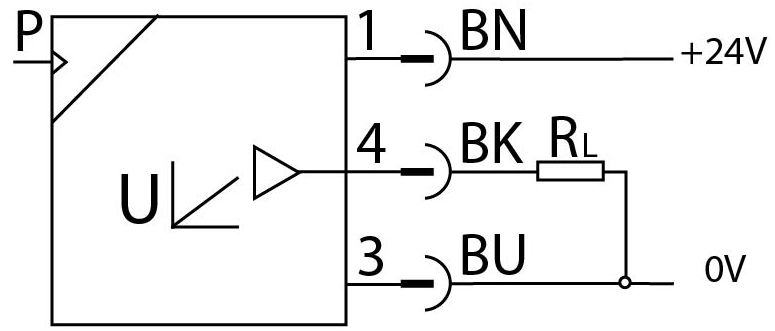

Электрическое подключение

4-пин, M12x1, Круглого дизайна, по EN 60947-5-2, Разъем
Материал корпуса разъема

PA
Тип крепления

Опция, с внутренней резьбой, с принадлежностями
Положение при сборке

Любое
Пневматическое присоединение

G1/4
Материал корпуса

PA, VMQ (силикон), Легированная сталь, нержавеющая
Материалы в контакте со средой

Легированная сталь, нержавеющая
Класс защиты

IP67
Классификация сопротивления коррозии CRC

4 – Очень высокая стойкост ьк коррозии
Серия

Путь к PDF документу

sptw_enus.pdf
Температура среды

max:80 °C, min:0 °C
Температура окружающей среды

max:80 °C, min:0 °C
Диапазон рабочего напряжения DC

max:30 V, min:14 V
Диапазон измерения давления, начальное значение

min:0 bar
Диапазон измерения давления, конечное значение

min:100 bar
Диапазон перегрузки

min:200 bar
Точность, полный диапазон измеряемой величины

min:1 %FS
Точность повторения в ± % шкалы

min:0,1 %FS
Ошибка линейности в ± % шкалы

min:0,5 %FS
