SPAW-B11R-G14F-2PA-M12 Датчик давления

Артикул : 8022777
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: SPAW

Description

Основные характеристики
Производитель
Серия товара
Наименование
Датчик давления
Артикул
8022777
Группа
Датчики
Технические характеристики
Диапазон измерения давления

От 0 до 10 бар
Измеряемая величина

Давление
Метод измерения

Тензометрический
Тип измеряемого давления

Избыточное
Время нарастания
3 мс
Выходной сигнал

PNP (2x) 1 аналоговый выход
Точность повторения
0,15% FS
Диапазон перегрузки

20 бар
Диапазон установки пороговых значений
От 0,5 до 100 %
Диапазон настройки гистерезиса

От 0,5 до 99,5 %
Электрические характеристики
Тип электрического подключения
Розетка разъема по EN 60947-5-2
Электрическое подключение
M12x1
Диапазон сигнала
От 4 до 20 мА
Количество контактов
5-пин
Напряжение питания

От 15 до 35 В DC
Электрическое состояние выхода

Н. З. или Н. О. контакт
Максимальный выходной ток

250 мА
Класс защиты

IP65 IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С внутренней резьбой. С принадлежностями
Положение при сборке

Любое
Вес
230 г
Подключение к среде
G1/4
Метрологические характеристики
Точность, полный диапазон измеряемой величины
1 % FS
Особенности материалов
Материал корпуса
ABS (Пластик) Нержавеющая легированная сталь
Материалы в контакте со средой
Легированная сталь, нержавеющая
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Пневмосистем с высоким давлением, жидкостей
Температура рабочей среды

От -20 °C до +85 °C
Температура окружающей среды

От 0 °C до +80 °C
Рабочая среда

Сжатый воздух, вода, жидкость, газообразная среда
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии

4 – Очень высокая стойкость к коррозии
Защита от короткого замыкания

Да
Защищен от смены полярности

Для рабочего напряжения
Стандарты
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Функция переключения
Свободно программируемый
Тип дисплея

4-символьный буквенно-цифровой Светодиодная индикация
Опции настройки
Через дисплей и кнопки
Единицы измерения

МПа, бар, кПа, кгс/см², psi
Защита от несанкционированной перенастройки
PIN-Code
Рабочий режим дисплея

Красный светодиод
Преимущества
Высокая прочность
Поворотный корпус и дисплей
IP67
Удобство эксплуатации
Быстрый монтаж и настройка

Additional information

Weight 298.3 g
Dimensions 170.0000 × 90.0000 × 50.0000 mm
Авторизация

c UL us – Listed (OL), RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Измеряемая величина

Избыточное давление
Метод измерения

Датчик давления с тонкой металлической мембраной
Рабочая среда

Газообразная среда, Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], Среда
Выход переключателя

2xPNP
Функция переключения

Свободно программируемый
Функция переключающего элемента

Переключаемый
Аналоговый выход

4 – 20 mA
Защита от короткого замыкания

Да
Защищен от смены полярности

для рабочего напряжения

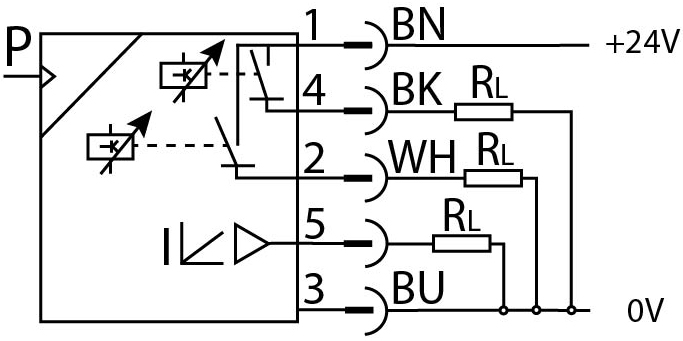

Электрическое подключение

5-пин, M12x1, Круглого дизайна, по EN 60947-5-2, Разъем
Тип крепления

с внутренней резьбой, с принадлежностями
Положение при сборке

Любое
Пневматическое присоединение

Внутренняя резьба G1/4
Материал корпуса

ABS, Легированная сталь, нержавеющая
Материалы в контакте со средой

Легированная сталь, нержавеющая
Тип дисплея

4-символьный буквенно-цифровый, Светодиодная индикация
Единицы измерения

bar, kg/cm², kPa, MPa, psi
Рабочий режим дисплея

Красный светодиод
Опции настройки

через дисплей и кнопки
Защита от несанкционированной перенастройки

PIN-Code
Класс защиты

IP65, IP67
Классификация сопротивления коррозии CRC

4 – Очень высокая стойкост ьк коррозии
Серия

Путь к PDF документу

spaw_enus.pdf
Температура среды

max:85 °C, min:-20 °C
Температура окружающей среды

max:80 °C, min:0 °C
Диапазон рабочего напряжения DC

max:35 V, min:15 V
Диапазон установки пороговых значений

max:100 %, min:0,5 %
Диапазон настройки гистерезиса

max:99,5 %, min:0,5 %
Диапазон измерения давления, начальное значение

min:-1 bar
Диапазон измерения давления, конечное значение

min:10 bar
Диапазон перегрузки

min:20 bar
Точность, полный диапазон измеряемой величины

min:1 %FS
Точность повторения в ± % шкалы

min:0,15 %FS
Макс. выходной ток

min:250 mA
Время нарастания

min:3 ms
