SFTE-1U-Q4-B-2.5K датчик расхода

Артикул : 8058511
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SFTE

Description

Основные характеристики
Производитель
Серия товара
Наименование
Датчик расхода
Артикул
8058511
Группа
Датчики
Технические характеристики
Измеряемая величина

Массовый расход. Объемный расход
Метод измерения

Термальный
Диапазон измерения расхода
От 0 до 1 л/мин
Номинальная температура
+23 °C
Время нарастания
3 мс
Выходной сигнал

Аналоговый
Минимальное сопротивление нагрузки, выход по напряжению
20 кОм
Точность повторения
1 %FS
Направление потока
В любом направлении

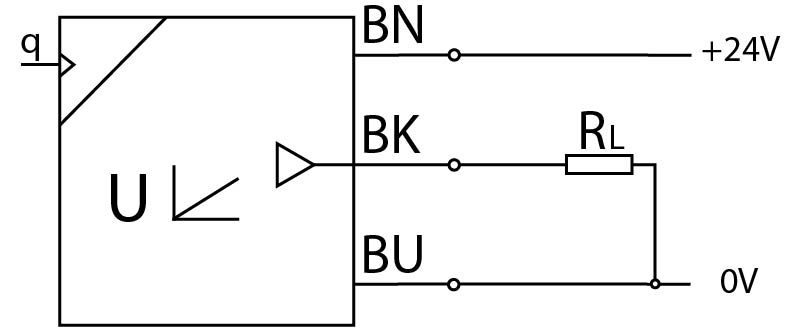

Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)

Диапазон сигнала
От 1 до 5 В
Количество контактов
3-жильный
Напряжение питания

От 22 до 26 В DC
Холостой ток
<= 17 мА
Способность выдерживать перегрузку

Имеется в наличии
Класс защиты

IP40
Массо-габаритные и монтажные характеристики
Тип присоединения
Цанга
Тип крепления
Линейный монтажсо сквозным отверстиемс принадлежностями
Положение при сборке

Любое
Длина кабеля

2,5 м
Форма датчика
Кубическая
Вес
40 г
Подключение к среде
4 мм
Особенности материалов
Материал корпуса
PA с армированием
Материал оплетки кабеля
TPE-U(PUR)
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
От -0,9 бар
Оптимальные решения для

Мониторинга дозирования воздуха
Температура рабочей среды

От 0 °C до +50 °C
Температура окружающей среды

От 0 °C до +50 °C
Рабочая среда

Сжатый воздух. Азот
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC.В соответствии с директивой EU RoHS
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Защита от короткого замыкания

Да
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Авторизация
RCM Mark
KC mark
KC-EMV

Additional information

Weight 58 g
Dimensions 160.0000 × 120.0000 × 20.0000 mm
Авторизация

RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по электромагнитной совместимости EMC
KC mark

KC-EMV
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Измеряемая величина

Массовый расход, Объемный расход
Направление потока

В любом направлении
Принцип измерения

Термальный
Метод измерения

Heat Loss
Рабочая среда

Азот, Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Аналоговый выход

1 – 5 V
Защита от короткого замыкания

Да
Способность выдерживать перегрузку

Имеется в наличии
Холостой ток
Защищен от смены полярности

для всех электрических соединений
Электрическое подключение 1, тип подключения

Кабель
Электрическое подключение 1, технология подключения

Открытый конец
Материал оплетки кабеля

TPE-U(PUR)
Тип крепления

Линейный монтаж, с принадлежностями, со сквозным отверстием
Положение при сборке

Любое
Пневматическое присоединение

Для цангового соединения с наружным диаметром 8 мм
Материал корпуса

PA с армированием
Класс защиты

IP40
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Серия

Рабочее давление

max:10 bar, min:-0,9 bar
Температура среды

max:50 °C, min:0 °C
Температура окружающей среды

max:50 °C, min:0 °C
Диапазон рабочего напряжения DC

max:26 V, min:22 V
Flow rate detection range, start value

min:0 l/min
Flow rate detection range, end value

min:1 l/min
Номинальная температура

min:23 °C
Точность повторения в ± % шкалы

min:1 %FS
Время нарастания

min:3 ms
Мин. сопротивление нагрузки, выход по напряжению

min:20 kOhm
Электрическое подключение 1, количество контактов/проводов

min:3
Длина кабеля

min:2,5 m
Минимальное количество поставки

Запасные части
