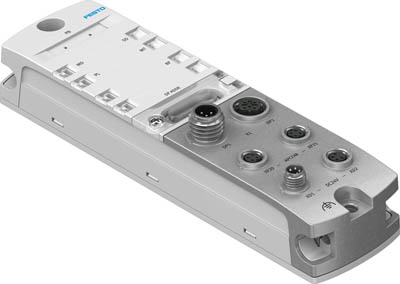

CPX-AP-I-PB-M12 PROFIBUS interface

Артикул : 8086608
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара:

Description

PROFIBUS interface CPX-AP-I-PB-M12

Additional information

Weight 206 g
Dimensions 175.0000 × 50.0000 × 45.0000 mm
Размеры W x L x H

45 mm x 170 mm x 35 mm
Диагностика с помощью светодиодов

Buffer error LED (BF), Diagnostics per module, System diagnostics, Питание нагрузки, Питание электроники/датчиков, Требуется обслуживание
Диагностика по шине

APDD invalid, Communication to AP module interrupted, Electronics/sensors overvoltage, Electronics/sensors undervoltage, Load overvoltage, Load switch-off, Load undervoltage
Поддержка конфигурации

Файл данных устройства
Защищен от смены полярности

Да
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков

Обычно 80 мА.
Внутреннее потребление тока при номанальном рабочем напряжении нагрузки

Typical 5 mA
Примечание по рабочему напряжению

Note voltage drop, SELV/PELV fixed power supplies required
Max. power supply

2 x 4 A (external fuse required)
Допустимые отклонения напряжения для электроники/датчиков

± 25 %
Permissible voltage fluctuations, load

± 25 %
Питание, функция

Incoming electronics/sensors and load
Электропитание, тип подключения

Разъем
Электропитание, технология подключения

M8x1, A-код по EN 61076-2-104
Power transmission, function

Outgoing electronics/sensors and load
Power transmission, connection type

Розетка разъема
Power transmission, connection technology

M8x1, A-код по EN 61076-2-104
Авторизация

RCM Mark
KC mark

KC-EMV
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Относительная влажность воздуха

5 – 95 %, не конденсирующий
Класс защиты

IP65, IP67
Примечание по классу защиты

Unused connections sealed
Интерфейс промышленной шины, гальваническая развязка

Да
Интерфейс промышленной шины, скорость обмена данными

1,5 Mbit/s, 12 Mbit/s, 187,5 kbit/s, 19,2 kbit/s, 3 Mbit/s, 500 kbit/s, 6 Mbit/s, 9,6 kbit/s, 93,75 kbit/s
Промышленная шина, интерфейс

PROFIBUS
Макс. длина линии

50 m system communication
Fieldbus интерфейс, тип подключения

Разъем
Fieldbus интерфейс, технология подключения

M12x1, B-coded to EN 61076-2-101
Fieldbus интерфейс, протокол

PROFIBUS DP-V1
Fieldbus интерфейс 2, тип подключения

Розетка разъема
Fieldbus интерфейс 2, технология подключения

M12x1, B-coded to EN 61076-2-101
Fieldbus интерфейс 2, функция

Шинное подключение, передача
Fieldbus интерфейс 2, тип

PROFIBUS
Fieldbus интерфейс 2, протокол

PROFIBUS DP-V1
Fieldbus интерфейс 2, гальваническая изоляция

Да
Fieldbus интерфейс 2, скорость передачи

1,5 Mbit/s, 12 Mbit/s, 187,5 kbit/s, 19,2 kbit/s, 3 Mbit/s, 500 kbit/s, 6 Mbit/s, 9,6 kbit/s, 93,75 kbit/s
Communication interface, function

System communication: XF20 OUT / XF21 OUT
Communication interface, connection type

2х разъем
Communication interface, connection technology

M8x1, D-coded to EN 61076-2-114
Communication interface, protocol

AP-COM
Communication interface, screening

Да
Прим.относительно fieldbus интерфейса

Terminating resistor at socket possible
Тип крепления

со сквозным отверстием
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

PA, PC, Никелированное цинковое литье
Температура хранения

max:70 °C, min:-40 °C
Температура окружающей среды

max:50 °C, min:-20 °C
Макс. кол-во модулей

min:56
Номинальное рабочее напряжение DC для электроники/датчиков

min:24 V
Номинальное рабочее напряжение, DC выходы

min:24 V
Поддержание напряжения питания при сбое

min:10 ms
Электропитание, количество контактов/проводов

min:4
Power transmission, number of pins/wires

min:4
Максимальное кол-во адресов для выходов

min:244 Byte
Максимальное кол-во адресов для входов

min:244 Byte
Fieldbus интерфейс, количество контактов/проводов

min:5
Fieldbus интерфейс 2, количество контактов/проводов

min:5
Communication interface, number of pins/wires

min:4
