SPAU-V1R-T-G18M-LK-A-M12D Датчик давления

Артикул : 8003348
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SPAU

Description

Датчик давления Festo SPAU-V1R-T-G18M-LK-A-M12D — датчик для контроля сжатого воздуха и неагрессивных газов. Передает значение давления в качестве сигнала переключения, аналогового сигнала или IO-Link на подключенную систему управления. Есть исполнения с дисплеем или без него.

Датчик SPAU применяется для таких задач:

  • контроль сети;
  • мониторинг давления на регуляторе давления;
  • контроль герметичности;
  • определение объектов.

Ключевые особенности датчиков давления SPAU

  • метод измерения — пьезорезистивный датчик давления;
  • удаленное управление и параметризация через IO-Link;
  • быстрый и легкий монтаж;
  • прочная конструкция. Могут использоваться в суровых окружающих условиях;
  • 13 диапазонов измерения давления в пределах от -1 до 16 бар.

Рабочая среда датчиков SPAU — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе). Также датчики могут работать с инертными газами.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик давления
Артикул
8003348
Группа
Датчики
Технические характеристики
Диапазон измерения давления

От 0 до -1 бар
Измеряемая величина

Давление
Метод измерения

Пьезорезистивный
Тип измеряемого давления

Избыточное
Разрешение аналого-цифрового преобразователя
12 бит
Время нарастания
3 мс
Выходной сигнал

PNP и IO-Link PNP
Минимальное сопротивление нагрузки, выход по напряжению
10 кОм
Точность повторения
0,3% FS
Диапазон перегрузки

5 бар
Диапазон установки пороговых значений
От 0 до 100 %
Диапазон настройки гистерезиса

От 0 до 90 %
Температурный коэффициент
0,05% FS/K
Электрические характеристики

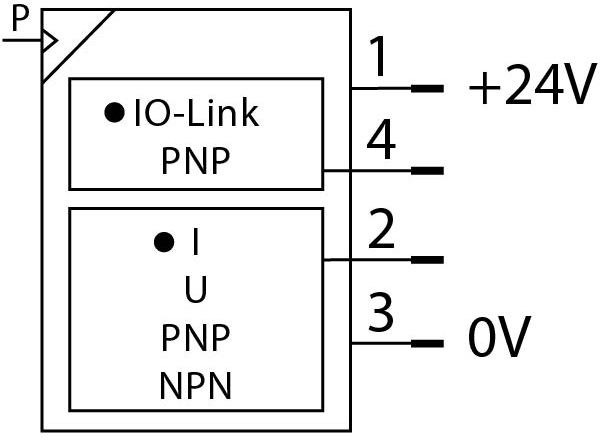

Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Диапазон сигнала
От 4 до 20 мА
Количество контактов
4-пин
Напряжение питания

От 0 до 30 В DC
Электрическое состояние выхода

Н. З. или Н. О. контакт
Максимальное сопротивление нагрузки
500 Ом
Максимальный выходной ток

100 мА
Класс защиты

IP65 IP67
Массо-габаритные и монтажные характеристики
Тип присоединения
Штуцер
Тип крепления
С резьбой
Положение при сборке

Любое
Вес
80 г
Подключение к среде
G1/8
Метрологические характеристики
Точность, полный диапазон измеряемой величины
1,5 % FS
Интерфейс
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Бинарные каналы данных (BDC) Переменная данных процесса (PDV) Идентификация диагностика Teach channel
IO-Link, режим связи
COM2 (38,4 кБод)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 байт
IO-Link, ширина данных процесса IN
2 байт
IO-Link, данные процесса содержат IN
14 бит PDV (считывание давления) 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
0,5 Килобайт
Особенности материалов
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Сжатого воздуха и неагрессивных газов
Температура рабочей среды

От 0 °C до +50 °C
Температура окружающей среды

От 0 °C до +50 °C
Рабочая среда

Сжатый воздух, инертные газы
Примечание по рабочей среде

Возможна работа со смазкой
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU RoHS
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Защита от короткого замыкания

Да
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Функция переключения
Свободно программируемый
Тип дисплея

LED
Опции настройки
IO-Link
Единицы измерения

МПа, бар, кПа, кгс/см², мм рт. ст., psi, inchH2O
Защита от несанкционированной перенастройки
IO-Link
Преимущества
Удобство эксплуатации
Высокая прочность
Высокая надежность
IP65

Additional information

Weight 175.85 g
Dimensions 110.0000 × 100.0000 × 60.0000 mm
Авторизация

c UL us – Listed (OL), RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по электромагнитной совместимости EMC
KC mark

KC-EMV
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Измеряемая величина

Избыточное давление
Метод измерения

С пьезорезистивным датчиком давления
Рабочая среда

Инертные газы, Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой
Выход переключателя

2xPNP
Функция переключения

Свободно программируемый
Функция переключающего элемента

Н.З. или Н.О. контакт, переключаемый
Аналоговый выход

4 – 20 mA
Защита от короткого замыкания

Да
Протокол

IO-Link
IO-Link, протокол

Device V 1.1
IO-Link, профиль

Smart sensor profile
IO-Link, классы функции

Teach channel, Бинарные каналы данных (BDC), диагностика, Идентификация, Переменная данных процесса (PDV)
IO-Link, режим связи

COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима

Да
IO-Link, тип порта

A
IO-Link, ширина данных процесса OUT

0 Byte
IO-Link, ширина данных процесса IN

2 Byte
IO-Link, данные процесса содержат IN

14 бит PDV (считывание давления), 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла

3 ms
Защищен от смены полярности

для всех электрических соединений
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Тип крепления

с резьбой
Положение при сборке

Любое
Пневматическое присоединение

G1/8
Тип дисплея

LED
Единицы измерения

bar, inchH2O, inchHg, kgf/cm², kPa, mmHg, MPa, psi
Опции настройки

IO-Link
Защита от несанкционированной перенастройки

IO-Link
Класс защиты

IP65, IP67
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Серия

Путь к PDF документу

spau_enus.pdf
Температура среды

max:50 °C, min:0 °C
Температура окружающей среды

max:50 °C, min:0 °C
Диапазон рабочего напряжения DC

max:30 V, min:20 V
Диапазон установки пороговых значений

max:100 %, min:0 %
Диапазон настройки гистерезиса

max:90 %, min:0 %
Диапазон измерения давления, начальное значение

min:0 bar
Диапазон измерения давления, конечное значение

min:-1 bar
Диапазон перегрузки

min:5 bar
Разрешение аналого-цифрового преобразователя

min:12 Bit
Точность, полный диапазон измеряемой величины

min:1,5 %FS
Точность повторения в ± % шкалы

min:0,3 %FS
Температурный коэффициент в % шкалы/К

min:0,05 %FS/K
Макс. выходной ток

min:100 mA
Время нарастания

min:3 ms
Макс. сопротивление нагрузки, выход по току

min:500 Ohm
Мин. сопротивление нагрузки, выход по напряжению

min:10 kOhm
IO-Link, требуется память данных

min:500 Byte
Электрическое подключение 1, количество контактов/проводов

min:4
